Ciena 8700




Ciena 8700

Packetwave Platform

















제품 개요



8700 패킷웨이브 플랫폼은 100GbE 및 10GbE 패킷 집선 및 스위칭 기능에 업계를 선도하는 시에나의 100G WaveLogic 코히어런트 광학기술을 완벽하게 통합시킨 멀티 테라비트급의 프로그램 가능한 Ethernet-over-DWDM 패킷 스위치입니다.

8700은 슬럿당 20개의 10GE 포트를 지원하는 높은 포트 집적도를 가져 저렴한 비용과 최소 설치 공간으로 확장 가능한 네트워크를 구축할 수 있습니다. 또한 소요 전력과 상면 소요 공간 최소화를 통하여 투자 및 운영 비용을 대폭 절감한 시스템입니다.

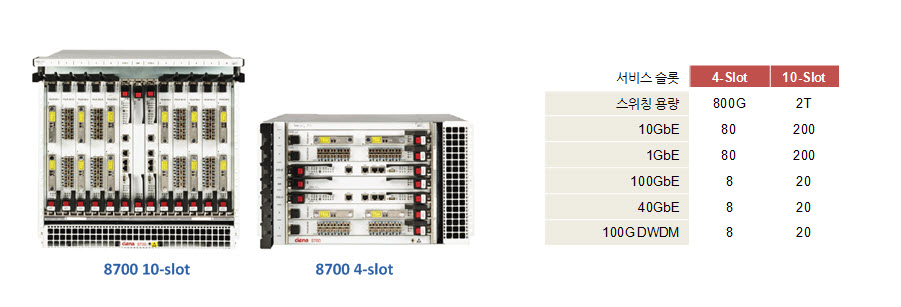

통신 사업자급의 커리어 이더넷 스위치로 데이터센터간 상호 연결을 제공합니다. 8700 장비의 형상은 2개이며 10개의 라인 카드를 제공하는 8700 10-slot 장비와 4개의 라인카드를 제공하는 8700 4-slot 장비가 있습니다.  8700 장비의 구조와 장비내 트래픽 흐름은 다음과 같습니다.

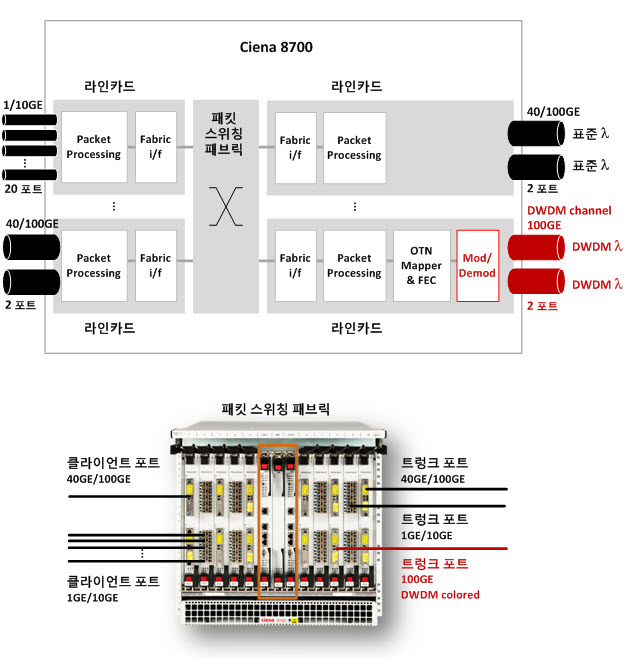

8700 구조

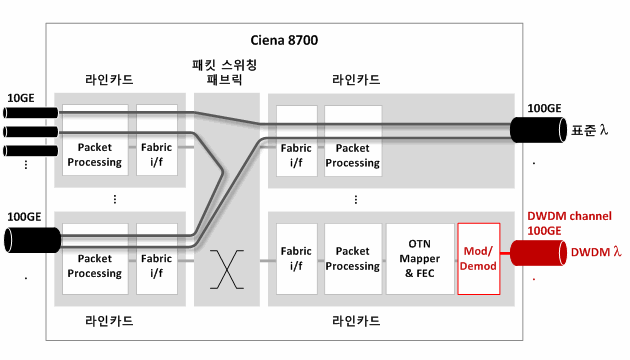

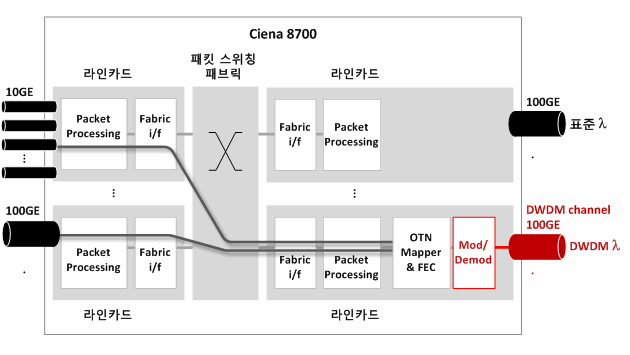

이더넷 트래픽 흐름









관련 문서


> 8700 장비 브러숴 [pdf]

8700을 이용한 데이터센터 연결 [Web]

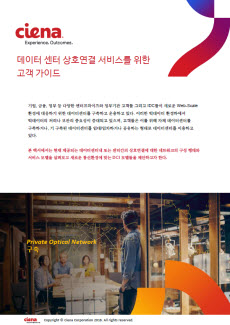

데이터 센터 상호연결 서비스를 위한

   고객가이드: 사설 광 네트워크 구축

   [전략 기술분서, pdf]









특징 및 장점


업계 최고의 10G, 40G 및 100G 코히어런트 기술과 제어 평면 기능을 제공하여 효율적인 확장과 서비스 차별화 실현
네트워크 리소스의 최적 사용을 위해 제약이 없는 OTN 및 패킷 교환 기술을 활용
내장된 소프트웨어 도구뿐 아니라 개별 소프트웨어 도구를 활용하여 광 네트워크의 프로그램 기능, 가시성 및 제어성을 획기적으로 강화
최소의 장비로 매우 다양한 요구 사항을 충족시킴으로써 표준화 비용과 운영 비용을 절감
다양한 새시 옵션과 구성 옵션으로 고객 환경에 맞춤화할 수 있으며 이를 통해 운영 효율성을 극대화















8700 제품 상세 명세






  물리적 사양



  항목   WxDxH [mm] 랙당 샤시 무게 (최대)  DC 입력 AC 입력 소비전력* 공기흐름
4슬롯 483x600x267 7 42Kg -40Vdc ~ -60Vdc 180Vac ~ 265Vac 1150(일반), 1650(최대) 우측 전면부에서 좌측 후면부로
8슬롯 483x600x445 4 66Kg -40Vdc ~ -60Vdc 180Vac ~ 265Vac 2100(일반), 3000 (최대) 하단 전면부에서 상단 후면부로


* 25°C/ -48V DC에서 와트 단위, 옵틱 없음




서비스 라인 모듈(SLM)
• 20x 1GbE/10GbE SFP/SFP+ 포트
  (PSLM‑200-20당):
   - 4슬롯 시스템당 1~4개 모듈, 1~80개 포트
   - 10슬롯 시스템당 1~10개 모듈, 1~200개

     포트
• 2x 40GbE/100GbE CFP 포트(PSLM‑200-2당):
   - 4슬롯 시스템당 1~4개 모듈, 1~8개 포트
   - 10슬롯 시스템당 1~10개 모듈, 1 ~ 20개

     포트
• 2x 100G OTU-4 wrapped 100GbE over

  WaveLogic 3 Nano DWDM 포트

  (CSLM‑200-2당):
   - 4슬롯 시스템당 1~4개 모듈, 2~8개 포트
   - 10슬롯 시스템당 1~10개 모듈, 2 ~ 20개

     포트

• 10x 1GbE/10GbE + 1x 100GbE

  (PSLM‑200-11당):
   - 4슬롯 시스템당 1~4개 모듈, 11~44개 포트
   - 10슬롯 시스템당 1~10개 모듈, 11~110개

     포트
• 임의 모듈, 임의 슬롯
• 타이밍 제어 및 스위치 모듈(CTX):
   - 1x 10/100/1000M RJ-45 관리 DCN 포트
   - 1x 콘솔 포트(RJ-45, EIA-561)

• 스위치 모듈(SM):
   - 외부 인터페이스 없음

• 입력/출력 모듈(IOM):
   - 16x 외부 알람 입력, 4 x 외부 알람 출력
   - 2x RJ45 동기화 입/출력 포트
   - 4x SMB 동기화 입/출력 포트


이더넷
• Ingress 측정/Egress 쉐이핑을 포함하는
  HQoS(계층적 서비스 품질)

• IEEE 802.1ad Provider Bridging(Q-in-Q)
  VLAN(전체 S-VLAN 범위 포함)

• IEEE 802.1D MAC 브리지
• IEEE 802.1p 서비스 등급(CoS) 우선 순위
• IEEE 802.1Q VLAN
• IEEE 802.3 이더넷
• IEEE 802.3ab 1000Base-T(동선 SFP)
• IEEE 802.3ad LACP(Link Aggregation
  Control Protocol)
• IEEE 802.3ba-2010 40GbE & 100GbE
• IEEE 802.3z 기가비트 이더넷
• 점보 프레임(9,600바이트)
• Layer 2 제어 프레임 터널링
• LAG(Link Aggregation): Active/Active,
  Active/Standby

• MEF 10.2 Egress 대역폭 쉐이핑(COS별
  EVC별)
• VLAN별 MAC Learning 제어
• PFG(Private Forwarding Group)
• TLS(Transparent LAN Service)를 위한
  VLAN 터널링(Q-in-Q)


MEF CE 2.0 인증
• E-Access: Access EPL, Access EVPL
• E-LAN: EP-LAN, EVP-LAN
• E-LINE: EPL, EVPL
• E-Tree: EP-Tree, EVP-Tree


캐리어 이더넷 OAM
• EVC Ping(IPv4)
• IEEE 802.1AB LLDP(Link Layer Discovery
  Protocol)
• IEEE 802.1ag CFM(Connectivity Fault
  Management )
• IEEE 802.3ah EFM 링크 장애 OAM

• ITU-T Y 1564 이더넷 서비스 활성화 테스트
  기능

• ITU-T Y.1731 성능 모니터링(S-LM, DM)
• 네트워크 상호 연결 장치를 위한 RFC 2544
  벤치마킹 기능

• RFC 5618 TWAMP 응답기 및 수신기,
  TWAMP 송신기



동기화
• 회선 타이밍 인터페이스:
   - 1GbE/10GbE 입력 및 출력(PSLM‑200‑20)
   - 40GbE/100GbE 입력 및 출력(PSLM‑200-2)
   - OTU-4 wrapped 100GbE 입력 및 출력
     (CSLM-200-2)

• 외장형 타이밍 인터페이스:
   - BITS 입력 또는 출력(T1: 1.544Mb/s,
     E1: 2.048MHz 및 2.048Mb/s)
   - GPS 주파수 입력 또는 출력(1.544MHz,
     2.048MHz 및 10MHz)

• GR-1244
• ITU-T G.813
• ITU-T G.823/G.824
• ITU-T G.8262 동기화 이더넷
• ITU-T G.8262/G.8264 EEC 옵션1 및 옵션2
• ITU-T G.781
• Stratum 3E 발진기


네트워킹 프로토콜
• LDI(Link Down Indication) 및 RDI(Remote
  Defect Indication)를 탑재한 AIS(Alarm
  Indication Signaling)

• APR(Automatic Pseudowire Reversion)
• ITU-T G.8032 v1, v2, v3 이더넷 링 보호
  스위칭

• MPLS 가상 회선을 통한 Layer 2 제어 프레임
  터널링
• MPLS LSP(Label Switch Path) 터널 그룹
• MPLS LSP(Label Switch Path) 터널 이중화
• MPLS MSP(Multi-Segment Pseudowire)
• MPLS VPWS(Virtual Private Wire Service)
• 동적 MPLS-TP 제어 평면을 위한 OSPF/IS-IS
• RFC 2205 RSVP
• RFC 3031 MPLS 아키텍처
• RFC 3209 RSVP-TE: LSP를 위한 RSVP 확장
• RFC 3630 OSPF-TE
• LDP(Label Distribution Protocol)를 사용한
  RFC 4447 Pseudowire 설정 및 유지 관리

• MPLS 네트워크를 통한(PW over MPLS)
• 이더넷 전송을 위한 RFC 4448 캡슐화기능
• L2 VPN의 RFC 4664 프레임워크(VPLS/VPWS)
• L2 VPN의 RFC 4665 서비스 요청
• RFC 4762 VPLS(가상 사설 LAN 서비스) 및
  H-VPLS(계층형 VPLS)

• RFC 5654 MPLS-TP(Transport Profile)
   - LSP 정적 프로비저닝
   - LSP 동적 프로비저닝
   - 1:1 터널 보호

• RFC 5884 LSP BFD(Bidirectional
  Forwarding Detection) - GAL/G-Ach채널

• RFC 6215 MPLS 전송 프로파일
   - UNI, NNI

• RFC 6426 MPLS 주문형 연결 검증 및 경로
  추적

• RFC 6428 LSP 및 PW 연결 검증 및 경로
  추적

• 정적 ARP 및 MAC 목적지 주소 확인
• VCCV(Virtual Circuit Continuity Check)
  Ping 및 TraceRoute


멀티캐스트
• DHCPv4 Relay Agent 및 옵션 82
• G.8032 / IGMP 상호 연동
• IGMP over MPLS-TP
• IGMPv3(SSM 포함)


CSLM-200-2 광 성능
• 50GHz/100GHz 그리드 지원
• EOL ROSNR(dB @ 0.1nm): 16.6dB
• FEC 순 부호화 이득: 12.1dB
• 정격 완전 채움 도달 범위: 120km(무증폭),
  1,000km(증폭)

• PDM 허용 오차: 150ps평균값, 450ps순간값
• Rx 민감도: -26dBm
• SPLI(Service and Photonic Layer
  Interoperability)

• 1528.77nm에서 1566.72nm까지 조정가능
• Tx 출력 전원(공급 가능): -11dBm~+7.5dBm



네트워크 관리
• 알람 관리 및 모니터링
• 구성 파일
• OneControl을 통한 종합적인 관리
• 향상된 CLI
• 통합된 방화벽
• IPv4 및 IPv6 관리 지원
• 로컬 콘솔 포트
• VLAN별 통계
• 포트 상태 미러링
• RADIUS 클라이언트 및 RADIUS 인증
• TFTP 및 SFTP를 통한 원격 자동 구성
• RLLF(Remote Link Loss Forwarding)
• RFC 959 FTP(File Transfer Protocol)

• RFC 1035 DNS 클라이언트
• RFC 1213 SNMP MIB II
• RFC 1350 TFTP(Trivial File Transfer
  Protocol)

• RFC 1493 Bridge MIB
• RFC 1573 MIB II 인터페이스
• RFC 1643 이더넷형 인터페이스 MIB
• RFC 1757 RMON MIB - 영구 구성 포함
• RFC 2021 RMON II 및 RMON 통계
• RFC 2131 DHCP 클라이언트
• RFC 3877 알람 MIB
• RFC 4291 - IPv6 주소 지정(관리 평면용)
• RFC 4443 – ICMPv6
• RFC 4862 – Stateless 주소 자동 구성
• RFC 5905 NTP 클라이언트
• SFTP(Secure File Transfer Protocol)
• 보안 셸(SSHv2)
• SNMP v1/v2c/v3
• SNMP v3 인증 및 메시지 암호화
• FTP 및 SFTP를 통한 소프트웨어 업그레이드
• Syslog(Syslog Accounting 기능 포함)
• TACACS + AAA
• 텔넷 서버
• VLLI(Virtual Link Loss Indication)
• Zero Touch Provisioning


서비스 보안성
• 브로드캐스트 방지
• Egress 포트 제한
• 하드웨어 기반 DOS 공격 방지
• Layer 2, 3, 4 프로토콜 필터링
• 사용자 접속 권한


관련 기관 승인
• Australia C-Tick(오스트레일리아/뉴질랜드)
• CE 마크(EU)
   - EMC Directive(2014/30/EU)
   - LVD Directive(2006/95/EC)
   - RoHS2 Directive(2011/65/EU)

• ETSI 300 019 Class 1.2, 2.2, 3.2
• GR-1089 Issue 6 - NEBS Level 3
• GR-63-CORE, Issue 4 - NEBS Level 3,
• Zone 4 내진
• NRTL(북미)
• VCCI(일본)


표준 준수
• 배기가스:
   CISPR 22 Class A, CISPR 32 Class A
   EN 300 386, EN 55022, EN 55032
   FCC Part 15 Class A
   GR-1089 Issue 6
   캐나다 산업성 ICES-0003 Class A
   VCCI Class A

• 환경: RoHS2 Directive(2011/65/EU)
• 내성(EMC):
   CISPR 24, EN 300 386, EN 55024
   GR-1089 Issue 6

• 전력: ETSI EN 300 132-2, ETSI EN 300 132-3
• 안전:
   ANSI/UL 60950-1 2판(2007)
   CAN/CSA C22.2 No. 60950-1-07
   EN 60950-1
   IEC 60825-1 2판(2007), IEC 60825-2 3판

   (2004), IEC 60950-1
