Ciena Waveserver




Ciena Waveserver

Stackable Interconnect System

















제품 개요: 데이터 센터 상호 연결 장비



업계 최고의 코히어런트 칩셋을 탑재한 Ciena의 Waveserver® stackable interconnect 장비는 비용 효과적인 웹스케일 DCI (데이터 센터 상호 연결) 애플리케이션을 위한 데이터 센터 운영 모델에 적합하도록 설계되었습니다.


웹스케일 DCI는 웹스케일 운영 도구 세트와 함께 고용량의 메트로, 지역 및 장거리 상호 연결을

제공할 수 있는 완전하게 새롭게 설계된 솔루션을 필요로 합니다.
Waveserver는 웹스케일 애플리케이션을 위해 운용되는 서버와 비슷한 경험을 제공하도록

개발되었습니다. 또한 최소 랙 단위인 1RU 랙 적층 폼 팩터에서 간편하고 확장 가능한

메트로 DCI를 구현합니다.


Waveserver는 강력하지만 사용이 간편합니다. 그리고 산업 최고의 코히어런트 기술과 웹스케일 IT라고 하는 두 가지 핵심 원칙을 결합하는 설계를 채택하고 있습니다. 즉, Waveserver는 Ciena의 WaveLogic 3 Extreme 코히어런트 광 처리 기술을 통합하고 있어 전송 용량과 확장성을 강화합니다. 이를 통해 메트로 DCI의 높은 대역폭 요구를 해결하는 동시에, 뛰어난 전력과 공간 효율성을 제공합니다. 그리고 이 시스템의 웹스케일 IT 운영 모델은 프로그래밍 가능한 공개 API를 통해
쉬운 통합과 운영 장점을 제공합니다.





Waveserver는 최대 400Gb/s 회선 용량과 400Gb/s 클라이언트 이더넷 포트 용량을 제공하여 매우 높은 수준의 용량과 밀도를 지원합니다. 또한 10GbE와 40GbE 클라이언트용 QSFP+와 100GbE 클라이언트용 QSFP28을 활용하며 동일한 장치에서 10GE, 40GE 및 100GE 클라이언트 혼합을 지원합니다.



Waveserver에서 변조 기술을 유연하게 사용할 수 있기 때문에 각 애플리케이션과 요구에 따라
회선 용량을 최적화할 수 있습니다.
Waveserver를

  • QPSK 변조 기술을 사용하도록 구성하면 초장거리 애플리케이션을 위한 100Gb/s 파장 2개를 지원하고
  • 8QAM 모드에서는 장거리와 지역 상호 연결을 위한 150Gb/s 파장 2개를 지원합니다.
  • 16QAM 변조 기술을 사용하는 경우에는 장치당 200Gb/s 파장 2개를 제공하여 400Gb/s 회선 용량을 지원합니다.
  • 유연한 그리드 파장 간격을 사용하는 경우에는 최대 24Tb/s의 총 광 케이블 용량으로 확장할 수 있습니다.

뿐만 아니라 고정형 필터, ROADM 또는 외부 회선 시스템 전반에서 기능하도록 설계되었기 때문에 어떠한 네트워크 시나리오에서도 운용할 수 있습니다. 또한 1RU 높이의 작은 크기를 채택했기 때문에 모듈 방식으로 랙에 적층하여 운용할 수 있습니다.

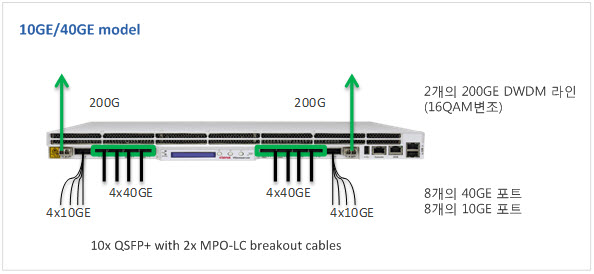

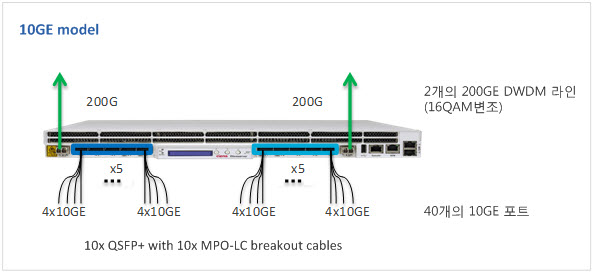

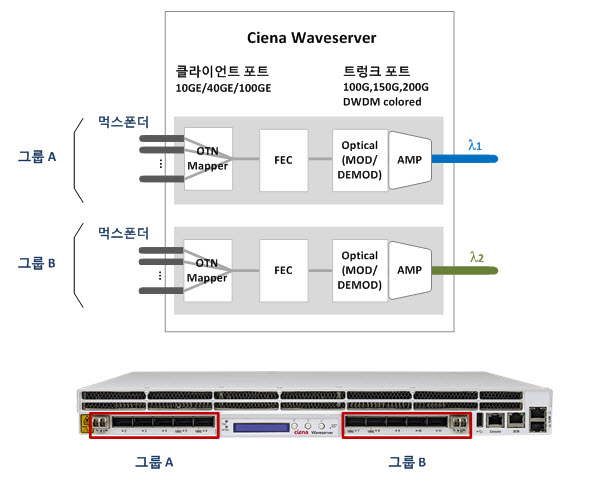

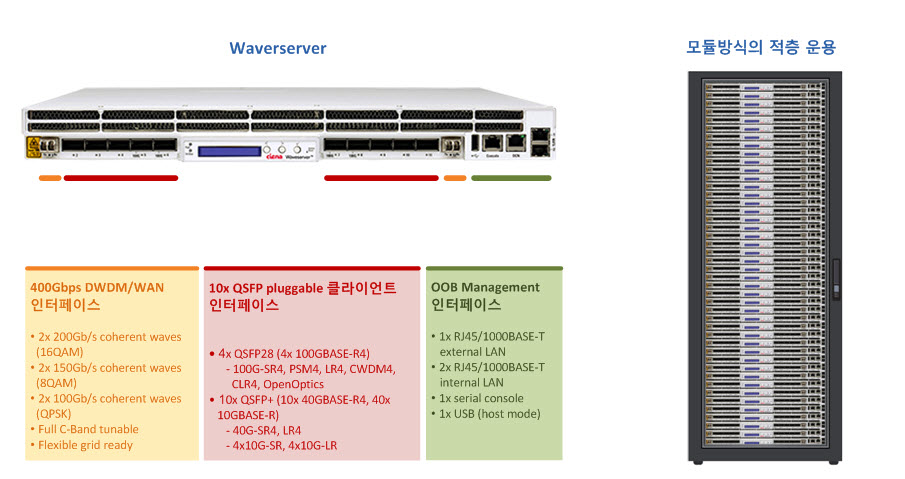

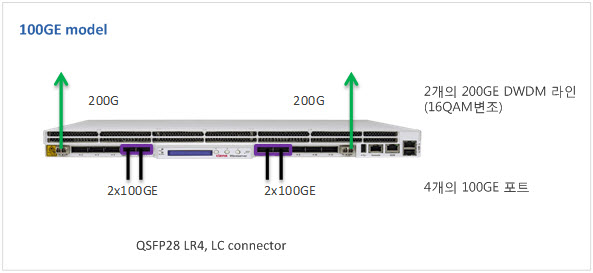

Waveserver 컨피켜레이션

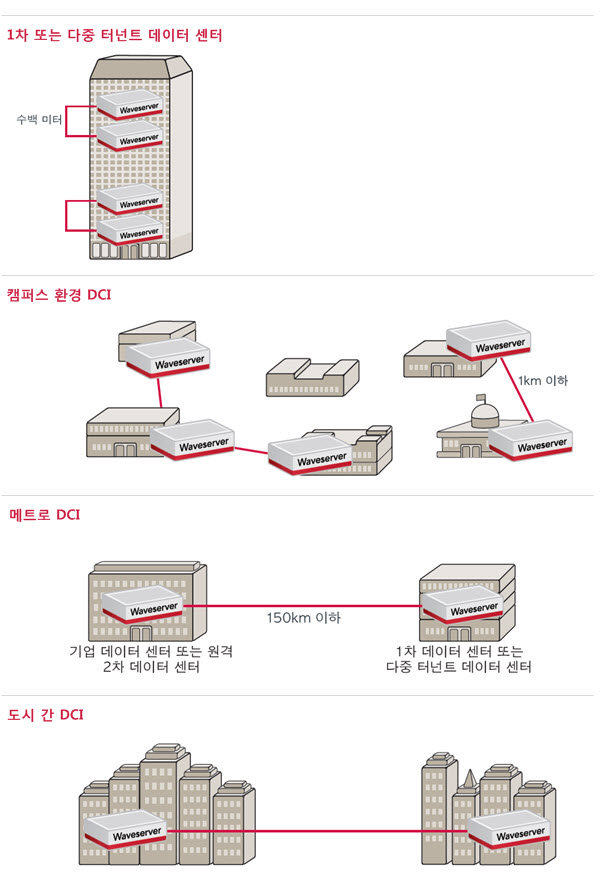

Waveserver 응용









관련 문서


> 6500 장비 브러숴 [pdf]

Waveserver을 이용한 데이터 센터간

   연결 구조 [web]

데이터 센터 상호연결 서비스를 위한

   고객가이드: 사설 광 네트워크 구축

   [전략 기술분서, pdf]









특징 및 장점


WaveLogic 3 Extreme 기술을 탑재한 하나의 소형 1RU 폼팩터에서 400Gb/s의 회선 용량과 400Gb/s의 클라이언트 이더넷 포트를 제공합니다.
QPSK, 8QAM 및 16QAM과 같은 변조 기술을 유연하게 활용할 수 있기 때문에 메트로와 지역에서 장거리 분야까지 어떠한 거리에서도 최대의 용량을 제공합니다.
낮은 전력 소모와 작은 운용 규모와
같은 장점을 제공하여 반복 비용을
절감합니다.

랙에 적층 가능한 간소성을 특징으로
하며 광 케이블당 최대 24Tb/s 용량을 제공합니다.

간소화된 계획 수립, 주문, 설치, 운영 및 유지 보수를 통해 웹스케일 DCI 솔루션 운영을 위한 새로운 수준의 비즈니스 경험과 운영 경험을 전달합니다.
자동화, 프로비저닝 및 관리 프로그래밍을 위한 공개 API를 제공합니다.
애플리케이션을 개발, 테스트 및
세부 조정할 수 있는 테스트 및 개발
환경을 제공합니다.

데이터 센터에 쉽게 설치할 수 있습니다. 즉 많은 분량의 복잡한 설명서가 필요하지 않고 기술 지원을 위해 장시간 상담할 필요가 없습니다.















Waveserver 제품 상세 명세






용량

• 클라이언트: 10 x QSFP+(40 x 10GbE,
  8 x 40GbE + 8 x 10GbE), 4 x QSFP28
  (4 x 100GbE), 단일 Waveserver에서 혼합
  클라이언트 회선 지원

• 회선: 400G(2 x 200Gb/s, 16QAM),
  300G(2x 150G Gb/s, 8QAM),
  200G(2 x 100Gb/s, QPSK)

• 광 케이블당 최대 용량: 50GHz 그리드에서
  19.2Tb/s, 유연한 그리드 시스템에서 24Tb/s



물리적 크기

• 1U [mm] 44.45(H) x 442(W) x 553(D)
• 1U [인치] 1.75(H) x 17.40(W) x 21.79(D)


공통 장비

• 현장에서 교체 가능한 이중 전원 공급 장치,

  팬 장치

• 전력 옵션: AC 또는 DC 전력
• AC 입력 전압 범위: 96Vac ~ 264Vac
• 소비 전력: 600W 일반





보호 옵션

• 보호 회선 또는 비보호 회선


관리

• YANG 모델, NETCONF 및 gRPC에 기반한

  CLI, SNMP, 웹소켓, REST API


환경 특성

• 일반 작동 온도: 0°C ~ +40°C(32°F ~ 104°F)•
