LTE Identification I: UE 및 ME 식별자
LTE Identification I: UE (User Equipment) and ME (Mobile Equipment) Identifier
By Netmanias (tech@netmanias.com)
코멘트 (11)
36
Page 2 of 5









목차

1. 들어가는 글

2. LTE Identification 분류

3. UE ID

4. ME ID

5. 요약





2. LTE Identification 분류


LTE identification들의 종류와 이들이 LTE 네트워크에서 어느 엔터티와 인터페이스에서 정의되고 사용되는지를 LTE 네트워크 참조 모델[1]을 기반으로 그림 1에 나타내었다. LTE identification 값들의 특성을 이해하기 위하여 생성 시점, 속성(고정/임시) 및 식별 범위 관점에서 설명한다.

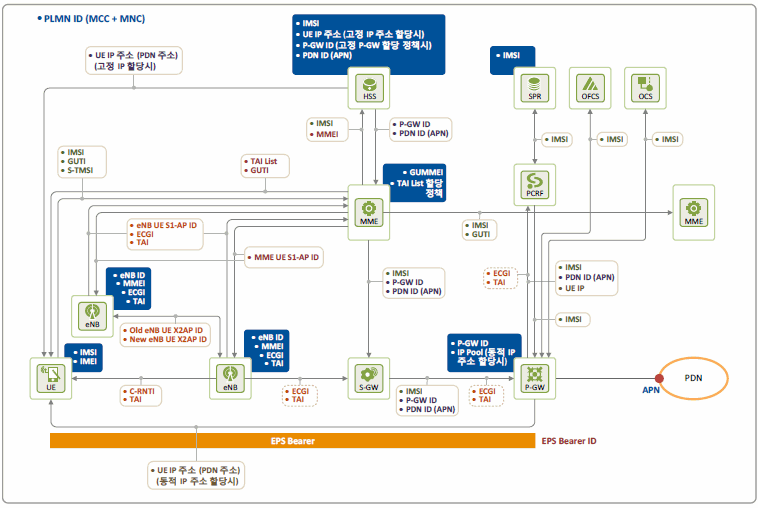

그림 1. LTE Identification



생성 시점: 생성되는 시점은 다음과 같이 분류할 수 있다.

  • 장비 설치 시에 commissioning
  • 서비스 운영 전에 또는 운영 중에 사업자에 의하여 provisioning
  • UE가 망에 접속하거나 사용자가 서비스를 이용함에 따라 생성

Commissioning 또는 provisioning되는 ID들은 그림 1에서 해당 EPS(Evolved Packet System) 엔터티에 파란상자로 표시하였다*.

SON(Self-Organizing Network) 기술을 적용할 경우 ECGI, TAI/TAI list는 provisioning 하지 않고 자동 구성될 수 있다. SON은 본 문서 범위 밖으로 여기서는 SON을 통한 구성은 고려하지 않는다.


속성: 설정값이 변하지 않고 고정값일 수 있고 새로 설정될 때마다 할당 받는 임시값일 수도 있다. Commissioning되거나 provisioning되는 경우에는 고정값을 갖고 망에 접속하거나 서비스를 이용함에 따라 생성되는 경우에는 임시값을 갖는다.


식별 범위: 전세계, 사업자 망, 엔터티, 연결, 채널 등에서 고유하게 식별된다.



설명의 편의를 위하여 그림 1에 나타나있는 identification을 표 1과 같이 분류하고 category별로 해당 문서에서 기술하도록 한다. 먼저 [1]에서 정의되었던 EPS 엔터티들을 UE와 NE로 구분하였다. 이들은 구분되는 위치(계층, 인터페이스, 식별 영역 등)에 따라 다른 identification을 갖는다. UE에 대한 identification으로 IMSI, GUTI, S-TMSI, IP 주소, C-RNTI, UE S1AP ID, UE X2AP ID가 있다. UE를 구성하는 요소 중 하나인 ME에 대해서는 따로 category를 분류하여 설명한다. NE identification에서 대상이 되는 NE는 MME, eNB 및 P-GW로 하고 eNB를 설명할 때 셀도 같이 설명한다. 사용자 트래픽 전달과 관련된 identification들은 Session ID로 분류한다. Session ID에서 대상이 되는 ID들은 EPS 베어러와 관련된 ID들로 EPS 베어러 ID, E-RAB ID, DRB ID, LBI, TEID를 대상으로 한다.


LTE identification 문서의 첫 번째 문서로서 본 문서에서는 표 1에 회색으로 표시된 UE ID와 ME ID에 대하여 기술하고 본 문서 다음에 이어지는 두 번째 문서에서는 NE ID, Location ID 및 PDN ID를 기술하고 세 번째 문서에서는 Session ID를 기술한다.

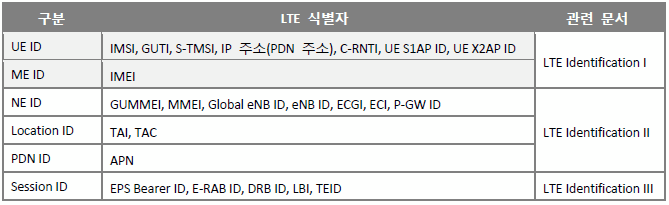

표 1. LTE Identification 분류



Page 2 of 5
최윤주 2012-07-04 16:37:30
또 궁금한 점이 있어서 여쭤봅니다. ^^;;
MME와 eNB는 S1AP메시지 처리시 왜 GUTI를 사용하지 않고, UE S1AP ID를 사용하는지요?
음.. 2012-07-04 17:50:55
GUTI는 사용자와 망(MME) 간 시그널링시(NAS 계층에서) 사용되는 ID로, UE가 어느 망 어느 MME에 등록되어 있는지 알 수 있지요.
UE는 다른 망 다른 MME로도 등록할 수 있으므로 GUTI는 globally unique하게 할당해주어야 합니다.
(어.. 다른 MME에 등록했는데 나에게 붙었네.. 같은걸 판단할 수 있어야지요)

MME와 eNB 간 시그널링시는 S1AP 메시지를 사용하는데,
UE S1AP ID는 하나의 MME나 eNB 안에서 어떤 UE인가를 판단할 수 있으면 됩니다.
MME나 eNB 안에서 unique하면 되므로 GUTI처럼 globally unique한 값을 사용하지 않습니다.

Globally unique하려면 길이도 길고요. eNB가 globally unique한 사용자 ID를 갖고 있는건 보안에도 문제가 될 수 있고요.
정대우 2012-09-04 13:46:06
간단한 오타를 하나 발견해서 글을 남깁니다.
9page 그림9.의 오른쪽 그림은 UE -> ME로 수정되어야 할 것 같습니다.
항상 좋은 자료 감사합니다. ^^
넷매니아즈 2012-09-05 12:32:40
정대우님, 좋은 말씀 감사합니다.

기술문서 수정해서(수정일: 2012년 9월 5일) 다시 업로드 하였습니다.
류성근 2013-03-29 14:24:28
안녕하세요. 정말 좋은 자료 감사합니다.
저도 간단한 오타를 발견해서 글을 남깁니다.
9page 4.1절 제목에서 IMSI/SV -> IMEI/SV 로 수정되어야 할 것 같습니다.
감사합니다. ^^
넷매니아즈 2013-03-29 22:32:13
류성근님, 감사합니다.
수정해서(수정일: 2013년 3월 29일) 다시 업로드 했습니다.
주말 잘 보내세요..
konathamharireddy 2013-09-25 18:32:26
can i expect english version??
김규석 2014-01-02 13:30:19
안녕하세요. 좋은 자료 감사합니다. 많은 도움이 되었습니다.
한 가지 질문이 있어 글을 올립니다. 3.5절에서 C-RNTI의 적용 계층이 PHY로 되어있는데 MAC 계층이 아닌가하는 궁금증이 있습니다. '3GPP specification: 36.321'에 보면 MAC PDU에 MAC control element로써 C-RNTI가 적용되는 것으로 나와있어 기술문서의 내용 연계시켜서 이해하기가 어려워 질문드립니다.
김희원 2016-05-24 14:05:25

4.1절 내용 중 두번 째 줄에 그림 9 -> 그림 10 으로 수정되어야 할 것 같습니다.

덕분에 항상 많은 걸 배워갑니다. 감사합니다.

ㅇㅅㅇ 2020-10-23 11:53:11

ME가 안테나 인덱스인건가요?
