IEEE1588v2 Grandmaster
IS2000
Deployed in KT, SK Telecom, Samsung

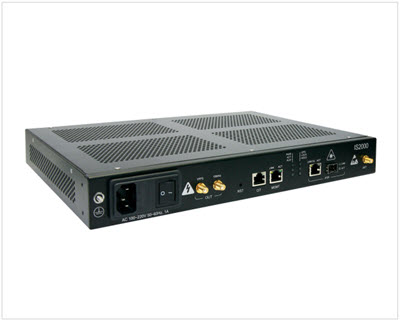

IS2000

IEEE 1588v2 PTP Grandmaster Clock





주요 고객

• 삼성전자 • 한국전력

• KT • SK Telecom




기본 정보

모델명 IS2000
장비유형 IEEE 1588v2 PTP Grandmaster Clock
지원표준 IEEE 1588v2-2008, ITU-T G.8275.1/2, etc.
클라이언트 수 64/128/256/512
응용분야 • 4G/LTE-FDD/TDD, LTE-Advanced networks
• Ethernet backhaul networks
• WiMAX backhaul networks
• Passive Optical Network(PON)
• Electric Power network: substation
크기 340mm(W) x 259mm(D) x 44mm(H), 1U
Data sheet Download Data Sheet



제품 개요

통신 및 정밀계측장치(설비)들은 데이터의 안정적 처리 및 원시 데이터의 유효성을 확보하기 위해 고정밀의 시각 (서브마이크로초단위)을 필요로 합니다. 따라서 사용자들은 GPS (Global Positioning Systems)에 의존하여 정밀시각을 처리하여 왔고, 최근에는 이더넷 네트워크를 통해 이를 구현하고 있습니다.


이처럼 이더넷네트워크에서 주·종의 관계를 갖고 고정밀시각동기를 처리하는 기술로서 IEEE 1588v2 PTP (Precision Time Protocol)가 제정되어 네트워크에서 시각의 오차를 보정하고 있습니다. 이 기술은 네트워크에서의 주장치(시각동기원)로 그랜드마스터 장치를 운용하고, 각 시각동기를 필요로하는 장치(설비)는 내부에 시각동기 종속모듈[슬레이브모듈]을 구비하여 주장치[그랜드마스터]의 정밀시각정보에 동기화됩니다.


본 제품은 그랜드마스터 장치로서 이더넷 네트워크를 통해 각 사용자들이 구비한 종속모듈[슬레이브모듈]에게 정밀 시간 및 주파수를 제공합니다. 본 제품에서는 Alternate 마스터기능이 지원되어 네트워크 불안정 등을 대비한 이중화 기능을 제공하고 있으며, SyncE 장치와 연동하기 위해 GNSS와 동기된 클럭을 ESMC (Ethernet Synchronization Messaging Channel)를 통해 전달하는 기능도 구비하고 있습니다.

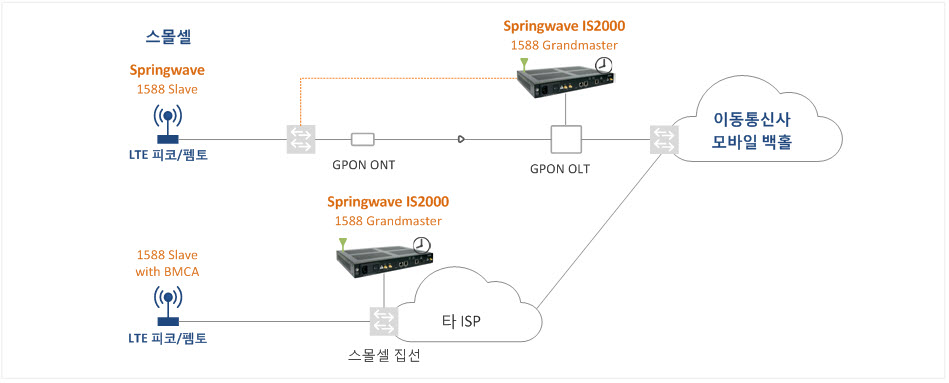

스몰셀망에서 에지 마스터 IS2000

본 제품은 4G/LTE 스몰셀 기지국에 정밀한 시간 및 주파수 동기를 제공해주기 위해 고안된 장비로 경제적인 가격으로 고정밀 시각/주파수 동기화를 제공합니다.





제품 특징



네트워크 안정성을 위한 이중화 기능   하이브리드 모드   Mixed-mode PTP 통신



캐리어급의 네트워크는 안정적인 운용을 위하여 protection clock이 필요합니다. IEEE 1588v2-2008에 의해 구현된 최적의 Master Clock 알고리즘 (Best Master Clock Algorithm)에 의해 이 장비는 주장비 및 네트워크에서 안정적인 운용을 가능하게 합니다. 우선적으로 Slave 장비는 QL 값으로 grandmaster를 선택하고, 다음으로 장비의 보호를 위해 고안된 G.8275.1과G.8265.1의 기준에 의해 grandmaster를 선택하여 안정적인 운용을 가능케 합니다.   본 제품은 Frequency와 Phase 및 ToD (Time of day)의 동기화하는 방식에 있어 Frequency 동기화는 물리계층, Phase 및 ToD의 동기화는 PTP로부터 분리하여 시각동기화가 이루어집니다.
이러한 하이브리드 모드는 많은 양의 네트워크홉의 문제를 해결해주며, 높은 시각 정밀도를 제공합니다.


기본적으로 ITU-T G.8265.1는 Unicast PTP 방식 사용을 권장합니다만 선택적으로 네트워크 부하를 줄이기 위하여 Mixed-mode PTP 방식도 사용할 수 있습니다. 이러한 Mixed-mode는 Multicast downstream (Sync, Announce)
방식과 Unicast (Del_Req, Del_Res) 방식이 합쳐진 방식입니다. 본 제품은 아래의 통신방식을 모두 제공합니다.

- Unicast Mode

- Multicast Mode

- Mixed Mode













주요 기능



• IEEE1588v2-2008 Precision Time Protocol(PTP) Grandmaster clock
• Lock to GNSS( GPS or GLONASS) input signal, PRTC
• Economic deployment in the mobile small cells network
• Edge Grandmaster deployment to avoid backhaul noisy, and packet network

  asymmetry
• Alternate master based on IEEE1588’s BMCA
• Hybrid operation with IEEE1588 and SyncE protocols
• Unicast, Multicast, and Mixed-mode for PTP
• Designed to support the future ITU-T G.8275.2 profile for small cell synchronization
• Support the various number of clients: up to 512/256/128/64 clients
• Hardware-based PTP packet processing, No performance degradation and accuracy
• Synchronous Ethernet interface as master.
• 100/1000Mbps combo style interface(copper & fiber)
• 10MHz, 1PPS and ToD output
• DC or AC power by factory option
• WEB UI, and CLI management
• SNMP







응용 분야



• 4G/LTE-FDD/TDD, LTE-Advanced

  networks
• Ethernet backhaul networks
• WiMAX backhaul networks
• Passive Optical Network(PON)
• Electric Power network: substation







준수 표준





IEEE

IEEE1588v2-2008
IEEE802Q VLAN
IEEE802p LAN Layer2 QoS/CoS Protocol





ITU-T

ITU-T G.812
ITU-T G.8261, G.8262, G.8265.1
ITU-T G.8275.1, G.8275.2(ready)
ITU-T G.8264
ITU-T G.781





IETF
RFC 792

RFC 2474

RFC 2616









제품 상세 명세





GNSS input
• Factory option: GPS/SBAS or GLONASS IF
• Connector: 50Ω SMA[female]
• Voltage feed to GNSS antenna: 5Vdc±5%
Mechanical

• Case size: 340 x 259 x 43.6 mm(W x D x H)
• 1U rack mountable (rack: 19 or 23 inch)
Environmental

• Operating temperature: 0~50ºC
• Operating humidity: 0~90 %
• RH non-condensing
• Storage temperature: -40 ~ +70ºC

Power Supply
• Factory option : AC or DC input
• AC input : 90~264Vac, 50Hz/60Hz
• DC input : -38.4 ~ -72Vdc
• Power consumption : max 30[W]

Time and Frequency Accuracy
• Accuracy under locked to GNSS at operating

  temp.
• Time : < 150ns/day
• Frequency : 1 x 10-11(ITU-T G.811)
• Holdover Accuracy (over constant

  temperature)
• Time : < 8us/day(G.812)
• Frequency : < 1 x 10-11/day(G.812)





I/O Port in Front Panel
• AC option : IEC60320 C14 socket
• DC option : 1776692(MSTB 2,5/2-GF),

  Phoenix

• Monitoring
    - 1PPS output : 50Ω SMA[female]
    - 10MHz clock output : 50Ω SMA[female]

• CLI : RS232, RJ45
• Management : 10/100Mbps Ethernet, RJ45
• PTP interface : 100M/1000Mbps Ethernet

  combo
    - Combo style : copper RJ45 and Fiber SFP

• GNSS input : 50Ω SMA[female]
• LEDs : 2 x 3 row, 1 x 2 row

Monitoring Output
• 10MHz clock: sinusoidal, disable by

  configuration
• 1PPS : +3.3V LVTTL, disable by

  configuration
• MON : Test port for production testing

Network Support
• VLAN (802.1Q, 802.1p), Q-in-Q
• IPv4 DSCP
• ICMP (RFC792)
• Hybrid operation :
   - Frequency synchronization : SyncE
   - Phase and ToD synchronization :

     IEEE1588v2
• SNMP v2c, v3 for NMS



IEEE1588v2 PTP Interface

• Client capacity : 64 clients, basic
• Client expanding : 128, 256, 512 by soft

  license
• Up to 128 PTP messages per second per

  client
• PTP over IPv4
• 1 or 2 step PTP mode
• Best Master Clock Algorithm(BMCA), with

  default profile. Supporting Alternate Master
• Unicast, Multicast, and Mixed-mode for PTP
• IEEE1588v2 PTP End-to-End, and Peer-to-

  Peer
• Hardware-based PTP packet processing.

  No performance degradation as clients

  capacity growing
• Fully comply with IEEE1588v2-2008

  standard
• Support ITU-T G.8275.1 Telecom Profiles
Synchronous Ethernet
• Transmit Frequency through SyncE PHY of

  PTP port as a master to the next hop
• Conforms to ITU-T G.8261, G.8262, and

  G.8264 Ethernet Synchronization Message

  Channel (ESMC)

Management
• CLI
• WEB base management, Web UI
• Telnet for remote system control
• Remote software upgrade
