중계기 AMP
WEA26-LM48A






중계기 AMP: WEA26-LM48A





[ 웨이브일렉트로닉스 중계기 AMP ]





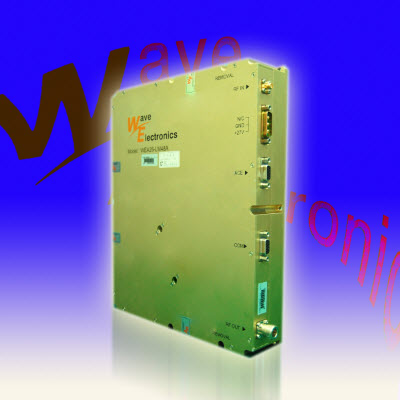

제품 사진 모델명 제품 설명








WEA26-LM48A

WEA26-LM48A는 RF POWER AMPLIFIER로서 RF 시스템에 장착되어 RF신호 전력을 증폭시켜 ANTENNA에 공급하는 역할을 한다.


WEA26-LM48A는 2.6GHz대역 DMB신호에 대하여 사용 가능한 앰프이고, 이득이 53dB이며, DMB신호 1FA(25MHz BW) 기준으로 RF 출력 평균 전력 60W에 대하여 나타난 ACLR 및 SPURIOUS 등의 SPEC.을 만족한다.


효율 개선을 위하여 DOHERTY 기술을 사용하였으며, 선형화 기술로는 FEED FORWARD방식을 이용하였다.













항 목

규 격 Remark
    Frequency Range 2630~2655MHz BW 25MHz
    Output Power 48/60 1FA Max
    Spurious Emission
또는 ACLR
-45dBc @ ±25MHz(channel power)
    RF Gain 53 ±1.0dB @ Frequency Range, 27V DC, -30℃ ~ +60℃
    Voltage 27V ± 1
    RF Gain Variation over Voltage & Temperature ±1.0dB @24 Vdc ≤ Vsup ≤ 28 Vdc
    Gain Flatness ±0.5 dB over any 25MHz(over the frequency range)
    Input / Output VSWR 1.5:1 Max @ Over operating temperature.
    Harmonics (2nd) -45dBc Main signal power to harmonics power
    Operating Temperature -30℃ ~ +60℃
    Storage Temperature -40℃ ~ +75℃
    Size (W*L*H) 310 X 260 X 54
    Power Connector Type 3W3 D-SUB Male
    I/O Signal Connector Type 25 Pin D-SUB Male Type (2열)
    RF Connector Input : SMA Type/Female Output : N Type/Female
