중계기 AMP: WEA23-LM47D

















제품 사진 모델명 제품 설명

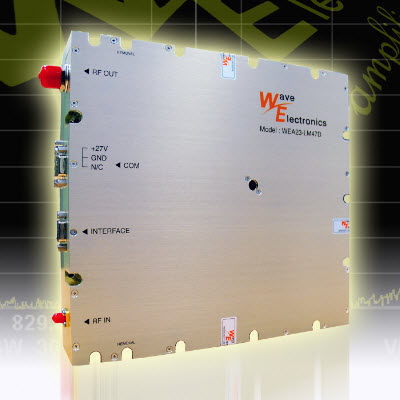

WEA23-LM47D

WEA23-LM47D는 RF POWER AMPLIFIER로서 WiBro 시스템에 장착되어 RF신호 전력을 증폭시켜 ANTENNA에 공급하는 역할을 한다.


WEA23-LM47D는 2.3GHz 대역의 WiBro 신호에 대하여 사용 가능한 앰프이고, 이득이 55dB 이며, WiMax or WiBro신호 6FA 기준으로 RF 출력 평균 전력 50W이고, 60MHz BW의 광대역 신호 증폭이 가능하다.


선형화 기술로는 Feed Forward방식을 이용하였다.











  항 목 규 격 Remark
    Frequency Range 2300~2360MHz BW 60MHz
    Output Power 47/50 6FA Max
    Spurious Emission
또는 ACLR
< -45dBc @±4.77MHz < -45dBc @±8.73MHz
    RF Gain 55 ±1.0dB @+27Vdc, 25 ℃
    Voltage 27V ± 1
    RF Gain Variation over Voltage & Temperature ±1.0dB @26 Vdc ≤ Vsup ≤ 30 Vdc
    Gain Flatness 1.5dB @Within 60MHz
    Input / Output VSWR -18 dB Min
    Harmonics (2nd)
    Operating Temperature -30℃ ~ +60℃
    Storage Temperature -40℃ ~ +85℃
    Size (W*L*H) 270 x 250 x 57
    Power Connector Type 3W3 D-SUB Male
    I/O Signal Connector Type D-Sub 15pin [F]
    RF Connector Input : SMA Type/Female Output : N Type/Female
