웨이브일렉트로닉스
제품 모두보기
중계기 AMP
WEA2323-HM4444A






중계기 AMP: WEA2323-HM4444A





[ 웨이브일렉트로닉스 중계기 AMP ]

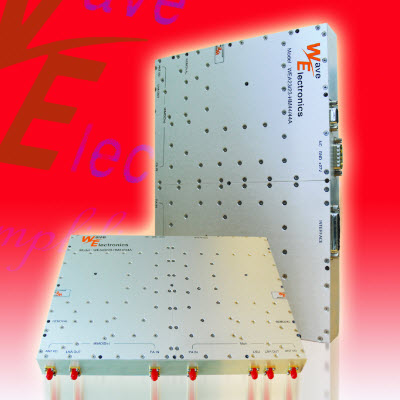

제품 사진 모델명 제품 설명






WEA2323-HM4444A

WEA2323-HM4444A는 RF POWER AMPLIFIER로서 RF 시스템에 장착되어 RF신호 전력을 증폭시켜 ANTENNA에 공급하는 역할을 한다.



WEA2323-HM4444A는 2.3GHz 대역 WiBro신호에 대하여 사용 가능한 앰프이고, 이득이 51.5dB 이며, WiMax or WiBro 신호 3FA 기준으로 RF 출력(송신시 평균 전력) 25W + 25W에 대하여 나타난 SPURIOUS 등의 SPEC.을 만족한다. MIMO형식인 2Tx 2Rx 앰프이다.











  항 목 규 격 Remark
    Frequency Range 2331.5~2358.5MHz (2345±13.5MHz ) BW 27MHz
    Output Power 43.5/22 3FA Max
    Spurious Emission
또는 ACLR
< -42dBc @±4.77MHz < -43dBc @±9.27MHz @+27Vdc ±0.5Vdc, 25℃
    RF Gain 51.5 ±1.0dB
    Voltage 27V ± 1
    RF Gain Variation over Voltage & Temperature ±1.0dB @26 Vdc ≤ Vsup ≤ 30 Vdc
    Gain Flatness 1.0dB @Within 27MHz
    Input / Output VSWR -18dB Min.
    Harmonics (2nd)
    Operating Temperature -30℃ ~ +60℃
    Storage Temperature -40℃ ~ +85℃
    Size (W*L*H) 230 x 320 x 30
    Power Connector Type 3W3 D-SUB Male
    I/O Signal Connector Type D-Sub 2열 25Pin [Female]
    RF Connector Input : SMA (Female) Output : SMA (Female)
