HFR
Fronthaul WDM
Active WDM
HSN-8500
Deployed in SK Telecom

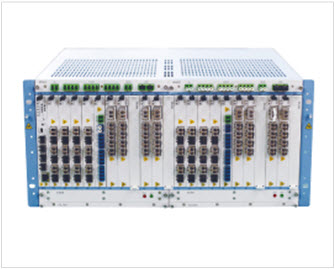

HSN-8500 Active WDM COT



모델명 HSN-8500
장비유형 Active WDM COT
업링크 CWDM, DWDM
다운링크 CPRI (Option 2/3/5/7), OBSAI (3.072/6.144Gbps), GE, E1/STM-1
CPRI 용량 88 CPRI links
크기 483(W)x435(D)x220(H) mm, 5U
도입사례 SK Telecom
관련 솔루션 HFR의 Mobile Fronthaul 솔루션
관련 제품 HSN-8300 | HSN-8110 | HSN-8100








제품 개요




HSN-8500은 88개의 CPRI 링크를 지원하는 Active WDM 장비로 LTE C-RAN의 CPRI 프론트홀을 구축해주는 장비입니다.



HSN-8500은 flexiHaul 제품군에서 경제적이고 확장성이 뛰어난 가장 큰 제품입니다. 이 장치는 일반적으로 중앙국이나 BBU에 배치됩니다. flexiHaul 제품군의 다른 장치들과는 달리 HSN-8500는 플러그인 서비스 카드를 사용하는 유연한 단계식 확장(pay-as-you-grow) 아키텍처를 갖추고 있으므로, 고객이 지원 서비스를 임의로 조합하여 선택할 수 있으며, 장치 작동과 유지관리도 수월합니다.


이 5U 장치에는 dark fiber CWDM/DWDM를 통하여 다양한 fronthaul 서비스를 전송하는데 사용되는 20개의 서비스 슬롯이 포함되어 있습니다. HSN-8500은 HSN-8300, HSN-8100 및 HSN-8110이 원격 단말 장치로 사용되는 모든 flexiHaul 제품군의 aggregator 역할을 합니다. HSN-8500은 라인 보호 기능으로 P2P, MP2MP, CHAIN 및 RING 토폴로지를 지원합니다. 뿐만 아니라, HSN-8500은 트래픽 프로비저닝과 전반적인 시스템  모니터링을 모두 수행하는데 필요한 도구를 갖추고 있는 EMS로 효율적으로 관리됩니다.





제품 특징




​- BBU와 RRH 사이의 C-RAN 아키텍처에 있는

  CPRI/OBSAI fronthaul 인터페이스
- 분산 RAN 아키텍처의 이더넷 backhaul 인터페이스
- 2G BTS의 TDM backhaul 인터페이스
- Femto나 Wi-Fi와 같은 스몰 셀용 G-PON backhaul
- Wavelength switching, grooming 및 aggregation


응용분야




• CPRI/OBSAI fronthaul interface in C-RAN architecture

  between BBU and RRHs
• Ethernet backhaul interface for distributed RAN

  architecture
• TDM backhaul interface for 2G BTS
• G-PON backhaul for small cells such as Femto and

  Wi-Fi
• Wavelength switching, grooming and aggregation




제품 세부 기능




• CPRI (option 2, 3, 5, 7), OBSAI (3.072, 6.144 Gbps),
  GbE, G-PON, E1, STM-1
• Multi-protocol support
• Supports 1 or 2 rings
• 4 x CPRI muxing into a 10 Gbps line
• CPRI delay (one-way):
      transponder < 1 ㎲
      muxponder < 3 ㎲
• Jitter : less than ± 2 ppb
• Ring protection less than 50 ms
• FEC (Forward Error Correction) support
• Topology : point to point, ring, linear chain



Architecture
• High scalability (Max. 88 ports CPRI)
• Plug-in architecture: any module in any slot


OAM and maintainability
• Local / remote logical loopbacks
• Connectivity, signal level, delay, distance measurement
• Alarms, statistics, performance monitoring
• Remote management via optical supervisor channel
  (OSC)







도입 사례




► SK Telecom
