HFR
Fronthaul WDM
Active WDM
HSN-8100
Deployed in SK Telecom

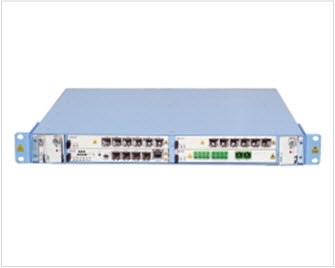

HSN-8100 Active WDM RT



모델명 HSN-8100
장비유형 Active WDM RT
업링크 CWDM, DWDM
다운링크 CPRI (Option 2/3/5/7), OBSAI (3.072/6.144Gbps), GE, E1/STM-1
CPRI 용량 8 CPRI links
크기 483(W)x435(D)x44(H) mm, 1U
도입사례 SK Telecom
관련 솔루션 HFR의 Mobile Fronthaul 솔루션
관련 제품 HSN-8500 HSN-8300 | HSN-8110








제품 개요




1U 높이인 HSN-8100도 소형 장치이며, 일반적으로 RRH나 기타 셀 요소 근처의 원격 위치에 배치되어 HSN-8500 집선 장치나 HSN-8300 집선 장치의 원격 단말 장치 역할을 합니다.

flexiHaul 제품군의 다른 장치들처럼 HSN-8100는 플러그인 서비스 카드를 사용하는 유연한 단계식 확장(Pay-as-you-grow) 아키텍처를 갖추고 있으므로, 고객이 지원 서비스를 임의로 조합하여 선택할 수 있으며, 장치 작동과 유지관리도 수월합니다.

이 장치에는 CWDM / DWDM를 통하여 서비스를 전송하는데 사용되는 2개의 서비스 슬롯이 포함되어 있습니다.



제품 특징




• BBU와 RRH 사이의 C-RAN 아키텍처에 있는

  CPRI/OBSAI fronthaul 인터페이스
 분산 RAN 아키텍처의 이더넷 backhaul 인터페이스
 2G BTS의 TDM backhaul 인터페이스
 Femto나 Wi-fi와 같은 스몰 셀용 G-PON backhaul
• 파장 스위칭, 그루밍 및 집선


응용분야




• CPRI/OBSAI fronthaul interface in C-RAN architecture

  between BBU and RRHs
• Ethernet backhaul interface for distributed RAN

  architecture
• TDM backhaul interface for 2G BTS
• G-PON backhaul for small cells such as Femto and

  Wi-Fi
• Wavelength switching, grooming and aggregation




제품 세부 기능




• CPRI (option 2, 3, 5, 7), OBSAI (3.072, 6.144 Gbps),
  GbE, G-PON, E1, STM-1
• Multi-protocol support
• Supports 1 or 2 rings
• 4 x CPRI muxing into a 10 Gbps line
• CPRI delay (one-way):
      transponder < 1 ㎲
      muxponder < 3 ㎲
• Jitter : less than ± 2 ppb
• Ring protection less than 50 ms
• FEC (Forward Error Correction) support
• Topology : point to point, ring, linear chain



Architecture
• High scalability (Max. 8 ports CPRI)
• Plug-in architecture: any module in any slot


OAM and maintainability
• Local / remote logical loopbacks
• Connectivity, signal level, delay, distance measurement
• Alarms, statistics, performance monitoring
• Remote management via optical supervisor channel
  (OSC)







도입 사례




► SK Telecom






연락처




(주)에치에프알

경기도 성남시 분당구 성남대로 43번길 10

하나 EZ타워 5층


E-MAIL: resonant@hfrnet.com

TEL: 031-712-7768

FAX: 031-712-7948






관련 정보






Datasheet

flexiHaul HSN-8100 data sheet



관련 솔루션

HFR의 Mobile Fronthaul 솔루션



관련 제품

HSN-8500

HSN-8300

HSN-8110



White papers

HFR's Mobile Fronthaul Solutions for LTE-A Era

Netmanias Interview with HFR - Fronthaul Solutions for LTE/LTE-A C-RAN (Cloud RAN)
