HFR
Fronthaul WDM
Active WDM
HSN-8110
Deployed in SK Telecom

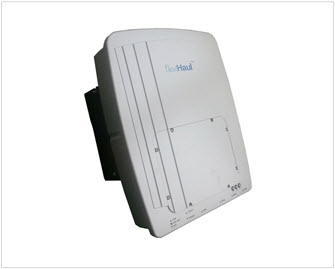

HSN-8110 Active WDM RT



모델명 HSN-8110
장비유형 Active WDM RT
업링크 CWDM, DWDM
다운링크 CPRI (Option 2/3/5/7), OBSAI (3.072/6.144Gbps), GE
CPRI 용량 4 CPRI links
크기 275(W)x117(D)x345(H) mm
도입사례 SK Telecom
관련 솔루션 HFR의 Mobile Fronthaul 솔루션
관련 제품 HSN-8500 HSN-8300 | HSN-8100








제품 개요




HSN-8110은 다크 파이버 WDM을 통하여 CPRI / OBSAI 인터페이스를 전송하도록 제작된 소형의 주상 확장 온도 옥외 장치입니다. HSN-8110은 HSN-8500이나 HSN-8300 집선장치의 원격 단말 장치로 사용됩니다.

HSN-8110 아키텍처에서는 고객이 장치를 RRH 안테나를 함께 장착할 수 있으므로 시설 공간과 케이블 설치 공간이 절약됩니다.

HSN-8110는 P2P 토폴로지, 체인 토폴로지 및 링 토폴로지를 지원합니다. HSN-8110은 전송 속도와 모니터링에 필요한 모든 도구를 갖추고 있는 EMS가 효과적으로 관리합니다.



제품 특징




• 최대 6개의 CWDM 파장

• 다중 프로토콜 지원

• 단선 광섬유를 통하여 최대 3 CPRI 채널 지원

• CPRI 지연(단방향): < 2 ㎲

• 토폴로지: P2P, 체인, 링

• 알람 , 통계, 성능 모니터링

• 광 감시 채널(optical supervisor channel, OSC)을 통한

  원격 관리

• 유지관리 기능: 로컬/원격 논리적 루프백

• 연결성, 신호 레벨, 지연, 거리 측정

• 손쉬운 옥외 설치 및 유지관리


응용분야




• CPRI/ OBSAI fronthaul interface in C-RAN architecture between BBU and RRHs

• Ethernet backhaul interface for distributed RAN architecture




제품 세부 기능




• CWDM remote terminal to transport the following
  protocols over WDM network : CPRI (Option 2, 3, 5, 7),
  OBSAI (3.072, 6.144 Gbps)
• Multiprotocol support
• CPRI delay (one-way):
        transponder < 1 ㎲
        muxponder < 3 ㎲
• Jitter : less than ± 2 ppb
• FEC (Forward Error Correction) support
• Topology: point to point
• Maintenance functions: local / remote logical loopbacks
• Connectivity, signal level, delay, distance measurement
• Easy outdoor installation and maintenance






System Capacity and Interface
• CPRI capacity: Up to 4 channels
• CWDM / DWDM: ITU-T G.694.1, ITU-T G.694.2
• Service interface: CPRI (Option 2, 3, 5, 7),
  OBSAI (3.072, 6.144 Gbps), GbE
• Optical connector type: LC / APC, LC / PC, SC / APC
• Transmission distance: Up to 20 km
OAM
• Alarms, statistics, performance monitoring
• Remote management via optical supervisor channel
  (OSC)
• Fault control Alarm severity: critical, major, minor,
  warning
• Performance monitoring: 15 min, past day
• Line/CPRI error monitoring: BIP, CV, ES, SES, UAS

Network Management
• Operation EMS (server, client), Craft Terminal Interface





도입 사례




► SK Telecom






연락처




(주)에치에프알

경기도 성남시 분당구 성남대로 43번길 10

하나 EZ타워 5층


E-MAIL: resonant@hfrnet.com

TEL: 031-712-7768

FAX: 031-712-7948
