이음 5G 포탈 홈 / 이음 5G망 4가지 구축 모델



이음 5G망 4가지 구축 모델



기업이 이음 5G망을 도입할 수 있는 모델 - 직접 이음 5G망을 구축하거나, 이음 5G사업자의 5G망 구축 및 운영 서비스를 이용하여 사업장내에 이음 5G망을 도입하는 모델 - 에 관해 특징, 장단점을 상세히 분석한다. 또한 독일, 일본, 미국, 영국 등 제외국의 이음 5G 자가 구축 사례와 이음 5G 사업자들의 사례를 자세히 분석한다. 국내 이음 5G망의 잠재적 수요기관은 이러한 정보를 토대로 하고, 자사의 이음 5G망 용도, 보안 정책, 주요 응용, 확보 예산 등을 고려하여 자사에 적합한 구축 모델을 선택하길 바란다.



이음 5G망 출현 배경과 망 구축 모델   모델별 특징과 장단점    자가구축 (On-Premise형) 사례

 On-Premise형 서비스 사례    5G Core 제어부 공유형 서비스 사례    5G Core 전체 공유형 서비스 사례


서비스 사례는 이음 5G 사업자의 서비스 사례입니다.

  On-Premise형 서비스 사례 (이음 5G 사업자)



여기서는 일본, 독일, 미국의 이음 5G 사업자의 On-Premise형 (사업장내 Core, RAN 모두 구축) 서비스 사례를 살펴본다.

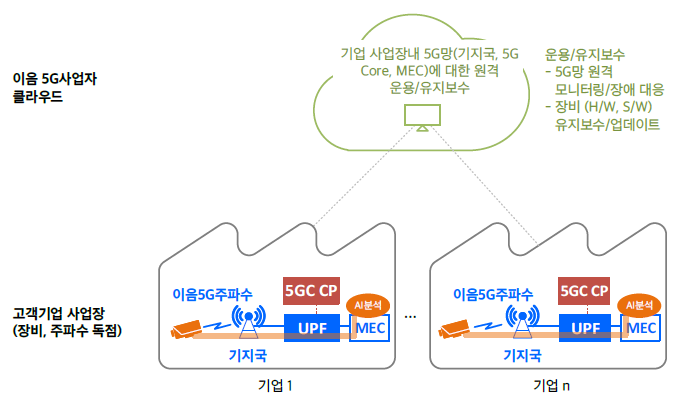

<이음 5G 사업자의 On-Premise형 서비스: 망구조>


일본 히타치, NSSOL, 독일 Becon,Siticom, Cocus, 미국 Betacom 등과 같은 SI사, 미국 AWS, Microsoft 등의 클라우드 사업자, 독일 DT, Vodafone Germany, 미국 AT&T, Verizon, 영국 BT 등의 이통사가 각국의 사설 5G 주파수를 이용해 기업 사업장내 5G Full Set를 구축해주고 있다.


NSSOL, Fujitsu, Betacom은 5G 장비(Core, RAN)를 기업에 일시불로 판매하고 기업 사업장내 5G망을 구축해주고 있으며(매수형), 히타치, Becon, DT, AWS, Microsoft는 기업의 초기 비용 절감을 위해 5G 장비를 무료 또는 최소비용으로 제공하고 매월 장비 이용료(사업장내 Core와 RAN 이용료, 운영 및 유지보수비)를 월정액을 납부하는 서비스를 제공하고 있다(구독형).


Fujitsu는 기존에 별개의 서버에 구축했던 CU, Core, EMS를 단일 서버에 구축하여 매수형의 경우 기업의 장비 구매비를 줄여주고 있다.



또한 독일의 SI사인 Becon, Siticom, COCUS와 미국의 SI사인 Betacom은 Ericsson, Nokia와 같은 이통사향 메이져 벤더의 고가의 5G 장비를 사용하지 않고 중소 스타트업인 Druid, Metacom, Airspan의 사설 5G망향 전용 장비를 사용함으로써 사업장당 구축 비용을 절감시키고 있다.





  1. 일본 NSSOL의 로컬 5G 서비스 (nsraven)
  2. 일본 Fujitsu의 PW300 Starter Kit
  3. 일본 히타치+미쓰비시의 로컬 5G 활용지원 구독형 서비스
  4. 독일 DT의 5G Campus Network Private (SA) 서비스
  5. 독일 Vodafone Germany의 Campus Isolated 서비스
  6. 독일 Becon의 KMU Campus Network 서비스
  7. 독일 Siticom의 Private 5G Networks 서비스
  8. 독일 Cocus의 5G Campus Networks 서비스
  9. 미국 AT&T의 Private 5G Edge 서비스

  10. 미국 Verizon의 On Site 5G 서비스
  11. 미국 AWS의 AWS Private 5G 서비스
  12. 미국 Microsoft의 Azure Private MEC 서비스
  13. 미국 Betacom의 5G as a Service (5GaaS) 서비스
  14. 영국 BT의 5G Private Networks 서비스

  15. 영국 Telent의 5G Private Network 서비스

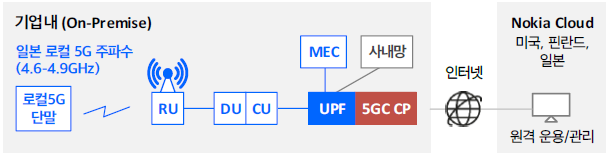

   1. NSSOL (SI사)



  • 서비스명: 로컬 5G (nsraven)
    • Nokia사의 로컬 5G 솔루션(NSSOL 브랜드: nsraven) 판매, 구축 및 유지보수 서비스.
    • 2021년 9월 27일 서비스 개시
    • 기업 사업장에 로컬 5G Full Set를 구축해주고 운용해주는 서비스 (면허신청, 무선환경 조사, 설계, 장비조달, 구축, 유지보수, 고객이 원하는 Use case에 필요한 디바이스 및 응용까지 일괄 제공
    • 고객과 협의후 고객사 환경에 맞게 로컬 5G장비를 Configuration한 후 배송해줌
    • 시스템 도입 후에도 Cloud를 통해 유지 보수 및 장애 감지를 실시

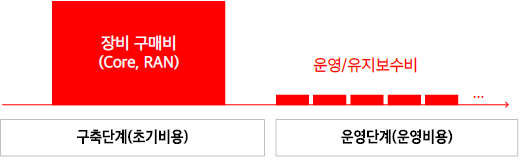

  • 서비스 요금: 매수형

  • 망구조: On-Premise형



  • 5G 주파수: 일본 로컬 5G 주파수 (4.6-4.9GHz)

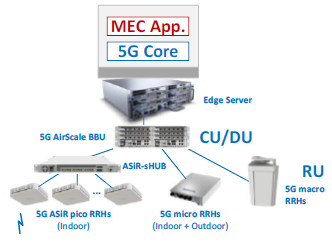

  • 5G 벤더: Nokia NDAC (Nokia Digital Automation Cloud)

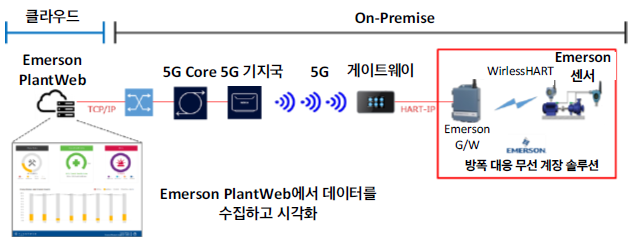

Emerson 사례: 로컬 5G망과 무선계장 솔루션간의 연동



   2. Fujitsu (SI사)

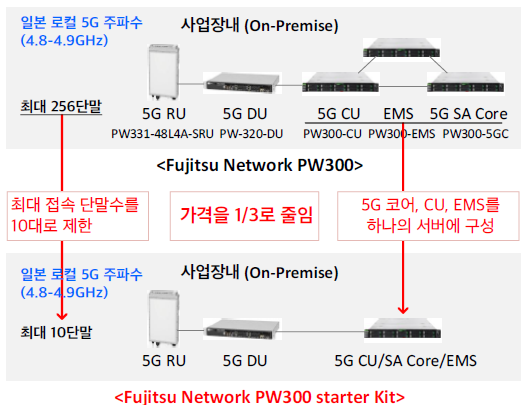

  • 서비스명: PW300 Starter Kit
    • 간편하게 도입 가능한 소규모 지역 5G시스템
    • Fujitsu가 공장에서 장비를 미리 설정한 후 제공. 현장 작업 경감, 빠른 5G망 이용 가능

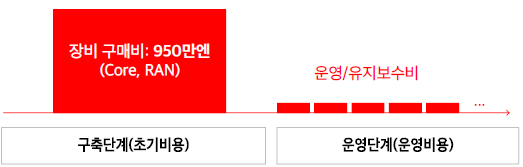

  • 서비스 요금: 매수형

  • 망구조: On-Premise형

  • 5G 주파수: 일본 로컬 5G 주파수 (4.8-4.9GHz)
  • 5G 벤더: Fujitsu의 PW300 Starter Kit 장비
경량화, 저가화 장비: 기업의 5G 장비 구매 비용 절감

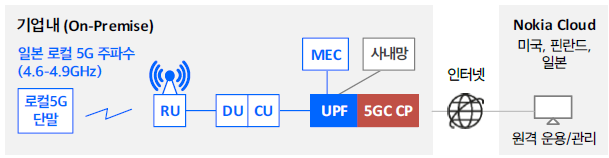

   3. 히타치+미쓰비시 (SI사, 리스업체)



  • 서비스명: 로컬 5G 활용지원 구독형 서비스 (히타치 보도자료, 히티치 동영상)
    • 로컬 5G 설계, 구축, 운용 보수까지 원스톱 서비스 제공, 2021년 12월에 상용서비스 개시. 기업에게 5G 코어, 5G RAN(CU/DU, RU), 보안 게이트웨이, L3 스위치, SIM 카드를 모두 무료로 제공해주고, 또한 클라우드에서 원격으로 기업의 로컬 5G망을 운용/유지보수해주고 월 이용료를 받는 구독형 서비스임
    • 고객은 초기 투자 없이 공장, 물류 창고, 플랜트, 공항 등에 로컬 5G망을 도입할 수 있음. 기업이 SIM 관리나 사업장내 5G망을 모니터링 제어할 수 있는 클라우드상의 포탈을 제공.
    • 미쓰비시 HC 캐피탈은 금융/임대/대여/건물임대/자산관리 등을 수행하는 리스업체로 5G 서비스는 이통사가 아니어도 누구나 로컬 5G 사업에 참여하고 서비스를 제공할 수 있다는 것을 보여줌
  • 서비스 요금: 구독형

  • 망구조: On-Premise형

  • 5G 주파수: 일본 로컬 5G 주파수 (4.6-4.9GHz)
  • 5G 벤더: Nokia NDAC (Nokia Digital Automation Cloud)

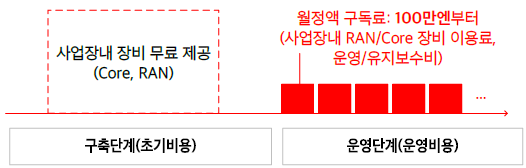

사업장내 5G 장비를 무료제공+월정액 구독료: 초기 비용을 없앰





   4. DT (이통사)



  • 서비스명: 5G Campus Network Private (SA) (DT 보도자료, 넷매니아즈 분석글, DT Brochure)
    • 2019년초에 5G Campus Network S, L, M (모두 NSA)을 출시한 DT(Deutsche Telekom)가 2022년 1월 31일에 5G Campus Network Private (SA)을 신규로 출시하여 포트폴리오를 확장함
    • 5G Campus Network Private은 DT가 기업내에 5G 기지국, 5G SA Core가 모두 설치하고 공중망과 완전히 분리된 사설 5G망을 구축해줌
    • 기업내 발생한 데이터는 기업내 사설망에서만 유통되어 Data Security가 보장되며, 주파수는 독일 정부가 산업용으로 할당한 Private 5G 주파수 (3.7-3.8GHz)를 사용하며 한 기업이 100MHz 대역폭을 완전 독점함
    • 실시간 응용을 위한 수 ms대의 저지연 연결을 제공
    • 기업의 IT 운영자는 클라우드 기반 망관리 포탈에 접속하여 5G 모듈과 SIM 카드를 추가할 수 있고, 응용별로 데이터 트래픽의 우선순위를 지정할 수 있음
    • 매니지드 서비스 (DT가 구축, 운영 및 유지보수)
  • 서비스 요금: 구독형
    • 단말수(SIM수) 기반 요금제
  • 망구조: On-Premise형



  • 5G 주파수: 독일 사설 5G 주파수 (3.7-3.8GHz)
  • 5G 벤더:  Ericsson EP5G (Ericsson Private 5G)





   5. Vodafone Germany (이통사)



  • 서비스명: Campus Isolated
    • Campus Isolated 서비스는 Vodafone의 공중 5G망과 연결되지 않은 완전한 독립적인 5G사설망을 사업장에 제공해주는 것으로 독일의 사설 5G 주파수(3.7-3.8GHz)를 이용함.
    • 사업장내 데이터가 공중망으로 유출되지 않는 보안성 제공과 실시간 응용을 위한 10ms이내의 저지연 연결 제공이 서비스의 목적임.
    • 기업이 상하향 속도 조정 가능함
    • 2020년 2월 독일 Lufthansa Technik이 최초 고객임
  • 망구조: On-Premise형

  • 5G 주파수: 독일 사설 5G 주파수 (3.7-3.8GHz)
  • 5G 벤더: Nokia NDAC (Nokia Digital Automation Cloud)



   6. Becon (SI사)



  • 서비스명: KMU Campus Network
    • 장비 제공, 기획, 설계/구축/통합, 교육, 운영지원
  • 서비스 요금: 구독형
    • 망규모에 따라 차등화된 구독료


IRU: Indoor Radio Unit, ORU: Outdoor Radio Unit

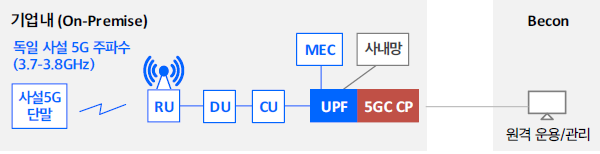

  • 망구조: On-Premise형

  • 5G 주파수: 독일 사설 5G 주파수 (3.7-3.8GHz)
  • 5G 벤더: Core (아일랜드 Druid사), RAN (미국 Airspan사, O-RAN)



사업장내 5G 장비를 무료제공+월정액 구독료: 초기 비용을 없앰, 저가/경량화 장비 사용





   7. Siticom (SI사)



  • 서비스명: Private 5G Networks
    • 5G SA 사설망을 기업에 설계•조달•구축•멀티벤더 인테그레이션•운용까지 토탈 패키지를 제공.
    • 2021년부터 상용 서비스 개시​
  • 망구조: On-Premise형
  • 5G 주파수: 독일 사설 5G 주파수 (3.7-3.8GHz)
  • 5G 벤더: Core (아일랜드 Druid, 미국 Metaswitch), O-RAN (미국 Airspan)

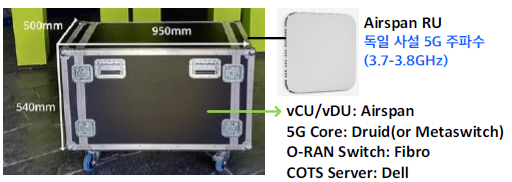

<사업장에 제공되는 5G in a Box>



경량화, 저가화 장비 사용

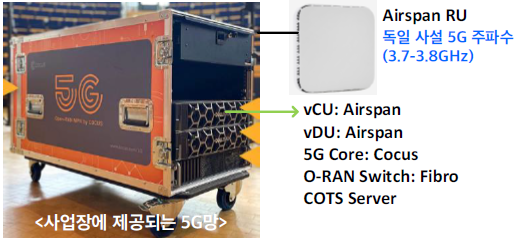

   8. Cocus (SI사)



  • 서비스명: 5G Campus Networks
    • 기업 사업장내 5G Full-Set를 설치해주고 망설계, 면허취득 지원, 구축, 멀티벤더 인테그레이션, 운영, 유지보수를 제공해주는 서비스.
    • 2021년부터 상용 서비스 개시
  • 서비스 요금: 매수형과 구독형 모두 제공
  • 망구조: On-Premise형
  • 5G 주파수: 독일 사설 5G 주파수 (3.7-3.8GHz)
  • 5G 벤더: Core (독일 Cocus), O-RAN (Airspan)



경량화, 저가화 장비 사용





   9. AT&T (이통사)



  • 서비스명: AT&T Private 5G Edge
    • 2022년 2월에 AT&T는 마이크로소프트의 Azure Private 5G Core(Metaswitch의 5G Core)와 Azure Private MEC를 이용하여 Private 5G Edge 서비스를 개발중이라고 발표함(빠른 상용화와 빠른 배포를 위해 Azure와 협력함)
    • 셀프 주문 및 자체 설치: 새 전화기를 주문하는 것처럼 AT&T Private 5G Edge 주문을 간단하게 주문하고 Network Function과 응용들을 쉽게 설치할 수 있게 하는 것이 목표임
    • 실시간 응용을 위한 5G 연결과 사업장내 에지 컴퓨팅 제공
  • 망구조: On-Premise형
    • 마이크로소프트의 Azure Stack Edge 서버가 AT&T Private 5G Edge 고객사의 사업장내에 설치되며 여기에 마이크로소프트의 5G Core(Metaswitch 인수)와 기업용 응용(Azure Apps)들이 인스톨된다.

  • 5G 주파수: CBRS 또는 AT&T의 5G 면허 주파수 또는 둘 다 사용할 예정이다.
  • 5G 벤더: 5G Core (미국 Microsoft사의 5G Core-Metaswitch)

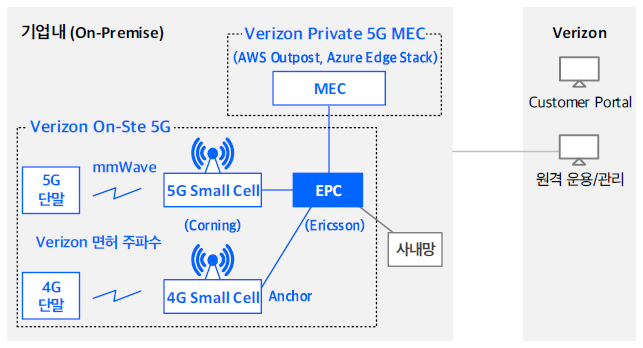

   10. Verizon (이통사)



  • 서비스명: On Site 5G + Private 5G MEC
    • Verizon On Site 5G 서비스: 기업내에 5G NSA Full Set (5G RAN, 4G RAN, 5G NSA Core(EPC))를 구축 및 운용/관리해주는 서비스 (2021년 6월 상용화)
    • Verizon Private 5G MEC 서비스: 기업용 응용이 호스팅되는 MEC 서버(AWS Outpost 또는 Azure Stack Edge)를 기업내 설치해주고 관리해주는 서비스 (2021년 4월 상용화)
    • Verizon의 공중 5G망 커버리지외 지역도 서비스 제공 가능
    • Verizon의 기존 On Site LTE 서비스 고객사에 5G Small Cell을 추가 구축하여 On Site 5G 서비스 고객화함
  • 망구조: On-Premise형

  • 5G 주파수: 현재는 mmWave/NSA이며 향후 CBRS/SA 제공 예정
  • 5G 벤더: 5G Small Cell (미국 Corning), 5G NSA Core (스웨덴 Ericsson)



   11. AWS (클라우드사)



  • 서비스명: AWS Private 5G (서비스 발표 영상, 기술적 소개 영상)
    • 2021년 12월에 AWS Private 5G Preview 버전을 발표함
    • AWS가 사전에 인테그레이션한 사설 5G H/W (AWS Outpost 서버, RU)를 기업에 배송해주고 기업이 설치
    • 장비 무료 제공(H/W, S/W 모두 AWS가 제공, 초기 투자비용 없음)
    • 구독료 정책 (기업이 요청한 5G용량에 대해서만 과금, 단말당 과금없음)
  • 서비스 요금: 구독형, 구독료: GA 버전 출시시 공개
  • 망구조: On-Premise형

  • AWS Private 5G 서비스 판매 방식: 아래 2 가지 방식 모두 가능
    • AWS 가 기업에 직접 판매 (CBRS 주파수 이용)도 가능하고,
    • AWS 가 이통사와 파트너쉽을 맺고 이통사를 통해 기업에 AWS Private 5G 서비스를 판매하는 방식(특히, 사설 5G 주파수가 없는 국가나 지역에서 이통사의 ​공중망 면허 5G 주파수를 활용하기 위해)
  • 5G 주파수: 미국 CBRS 5G 주파수, 각국 정부할당 사설 5G 주파수, 각국 이통사의 면허주파수(사설 5G 주파수가 없는 국가)
  • 5G 벤더:



• AWS의 클라우드 서버(AWS Outpost)와 RU를 기업에 무료로 제공해주고,

파트너사의 5G NF(UPF, vRAN)도 무료로 설치해줌 • 구독형 모델
• 5G NF는 주로 스타트업 벤더의 솔루션을 이용함 • 서비스 커버리지는 전세계





   12. Microsoft (클라우드사)



  • 서비스명: Azure Private MEC
    • 2020년 4월에 발표한 Azure Private Edge Zone을 진화시켜 2021년 6월에 Azure Private MEC를 발표함
    • Azure Stack Edge 서버를 기업에 공급해주고 여기에 5G Network Function (5G Core, CU, DU)과 기업용 응용을 통합 제공함(마이크로소프트가 다양한 5G 벤더의 Core NF, RAN NF, RU, CPE, ISV의 기업용 응용을 하나의 솔루션으로 사전에 인테그레이션함)
    • 기업은 Azure Marketplace에서 기업용 응용(Foghorn, iconics, ptc, spyglass, sight Machine, XXII 등)을 구매함
    • Azure cloud에서 Orchestration, 망 관리 수행
    • 이통사나 SI사가 기업내 On-premise형으로 사설 5G망을 구축해주어 저지연 응용을 기업내 실행할 수 있게 해줌 (AT&T는 Azure Private MEC를 기반으로 개발한 AT&T Private 5G Edge의 Preview 버전을 발표함)
  • 서비스 요금: 구독형 모델을 제시함
  • 망구조: On-Premise형



  • 5G 주파수: 미국 CBRS 5G 주파수, 각국 정부할당 사설 5G 주파수, 이통사 공중 5G 주파수(이통사가 Azure Private MEC를 기업에 구축해주는 경우)
  • 5G 벤더:



• Microsoft의 클라우드 서버(Azure Stack Edge Server)를 기업에 제공해줌

• 파트너사의 5G NF(5G Core, vRAN)와 기업용 응용을 설치해줌

• 5G NF는 주로 스타트업 벤더의 솔루션을 이용함 • 서비스 커버리지는 전세계





   13. Betacom (SI사)



  • 서비스명: 5G as a Service (5GaaS) (Service Datasheet, 소개 영상)
    • Betacom이 기업 사업장내 5G망 Full Set를 설계, 구축, 운영해주는 매니지드 서비스. 2021년 5월 25일 서비스 개시
    • SSOC (Security and Service Operation Center: AI/ML기반 망관리 센터): AIOps (Artificial Intelligence for IT Operations: AI기반의 자율적 운영을 제공) tools와 5G 전문가가 원격으로 고객의 사설 5G망을 실시간 모니터링하고 관리해줌. 기업사업장내에 5G 전문 인력을 신규 채용하지 않아도 되며 기존 IT 인력들은 자사의 핵심 비즈니스에 역량을 집중하면 됨을 강조하고 있음
    • SSOC는 Microsoft azure 클라우드에 호스팅되어 있음
    • 기업이 5G망을 소유 및 제어하고 Betacom이 운영해줌
    • 트래픽 과금 없음 (Unlimited Usage)
  • 망구조: On-Premise형
    • 5G망 Full Set가 사업장내 설치되어 기업 데이터가 사업장내에서만 유통되어 데이터 보안이 확실하다는 점을 강조함.

  • 5G 주파수: 미국 CBRS 주파수
  • 5G 벤더: Betacom은 Druid사의 Raemis Core와 Airspan사의 5G O-RAN을 Integration하여 턴키 사설 5G망 솔루션(5GaaS)을 확보함

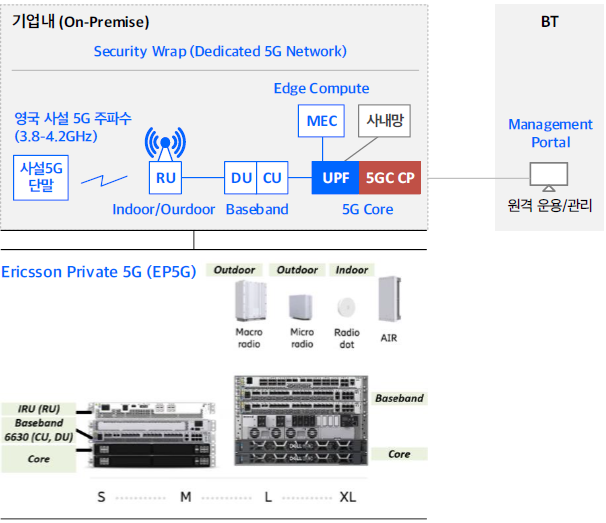

   14. BT (이통사)



  • 서비스명: 5G Private Networks (BT 보도자료, BT 서비스 소개 페이지)
    • 2022년 5월 BT는 영국내 기업용 사설 5G 시장 진입을 위해 Ericsson과 파트너쉽을 체결하고 제조, 의료, 물류, 국방, 소매, 수송 업계를 대상으로 “5G Private Networks”라는 서비스 상품을 발표함
    • BT의 5G Private Networks 상품은 BT가 Ericsson의 EP5G 솔루션(5G SA Core, 5G RAN, MEC)을 영국 사설 5G 주파수를 이용하여 기업 사업장에 On-Premise형으로 구축해주고 운영해주는 서비스임
    • BT는 Ericsson과 사설 5G망 구축 프로젝트들(북아일랜드 Belfast 항구 등)을 수행하고 정규 상품화함.
  • 망구조: On-Premise형
    • BT는 고객 사업장내 5G 망 Full Set를 구축함으로써 초저지연, 대용량 응용을 효과적으로 지원하고 5G 주파수 용량과 5G 코어 용량을 한 기업이 독점적으로 사용할 수 있음을 강조함

  • 5G 주파수: 영국 사설 5G 주파수(3.8-4.2GHz)
  • 5G 장비: Ericsson EP5G (Ericsson Private 5G)





   15. Telent (SI사)



  • 서비스명: 5G Private Network 서비스 (Telent 서비스 소개 페이지)

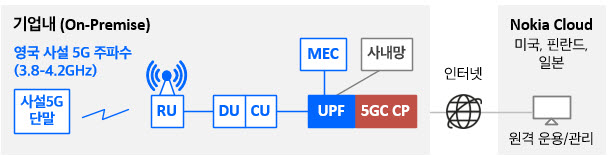

    • 2021년 3월 Telent는 Nokia NDAC 솔루션을 채택하고 사설 5G 주파수(3.8-4.2GHz)를 이용하여 5G Private Network 서비스를 출시함
    • 제조, 건설, 물류, 수송, 광산, 대규모 공공 벤뉴 등을 대상으로 대용량, 초저지연의 무선 연결을 제공해줌.
    • 기업 사업장에 On-Premise형으로 5G망 풀세트를 구축해줌
  • 망구조: On-Premise형
    • Telent는 고객 사업장내 5G 망 Full Set를 구축함으로써 초저지연, 대용량 응용을 효과적으로 지원하고 5G 주파수 용량과 5G 코어 용량을 한 기업이 독점적으로 사용할 수 있음을 강조함

  • 5G 주파수: 영국 사설 5G 주파수(3.8-4.2GHz)
  • 5G 장비Nokia NDAC
  • 고객사:  University of Sheffield Advanced Manufacturing Research Centre (AMRC), Ferrovial(건설사)
