Anritsu (안리쓰)
주요 제품 보기
올인원 전송 계측기

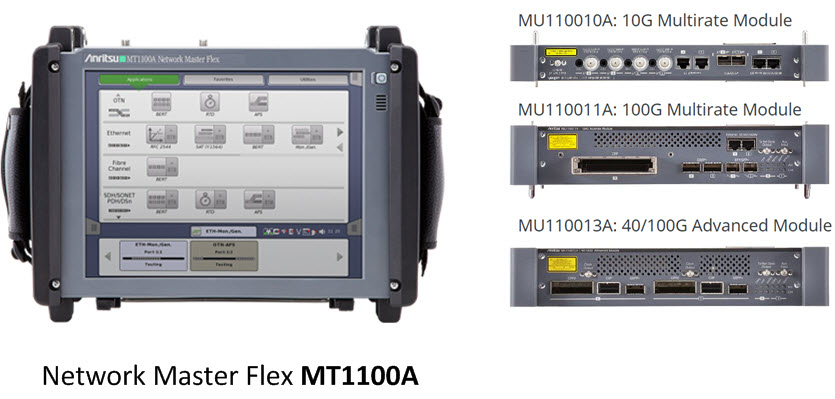

MT1100A

100Gbps 제공 올인원 전송 계측기



MT1100A

Network Master Flex

1.5 Mbps~100 Gbps까지의 전송 장비/망 테스트를 1대로 서포트





문의(제품문의, 데모요청, 견적요청)주시면 친절히 상담드리겠습니다.

전화: 031-696-7750  메일: ackr.marcom@anritsu.com










적용분야: Ethernet, Fibre Channel, SyncE, OTN, SDH/SONET, PDH/DSn








제품 개요




오늘날의 통신 네트워크는 모바일 통신 데이터의 급증에 의해 광대역화가 요구되며, 코어・메트로 네트워크에는 100 GigE나 OTN 실장이 급속하게 진척되고 있습니다. 이들 고속 네트워크에서는 전송되는 데이터 용량과 클라이언트 수가 많다는 점에서 특히 높은 신뢰성이 필요한 것으로 알려져 있습니다.
네트워크 마스터 플렉스 MT1100A는 최신 통신 네트워크 기술에 1대로 대응합니다.
용도에 맞는 3종류의 모듈 가운데 2개의 모듈을 동시에 실장, 동작시킬 수 있으며, 1.5 Mbps~100 Gbps까지의 통신 네트워크나 전송 장치의 연구・개발, 제조, 설치・유지보수에서의 전송 시험을 1대로 서포트합니다.



주요 특징




All-in-one Transport Tester: 1.5 Mbps~10 Gbps에서 테스트 지원

  - OTN 전송 기기, 네트워크의 연구・개발, 제조, 설치・유지보수
- 캐리어 클래스 이더넷 전송 기기의 제조, 설치・유지보수
- 모바일 백홀 네트워크 설치・유지보수
- 모바일프런트홀/백홀네트워크
- 강력한 SAN (Storage Area Networking) 테스트
- 빠르고 편리한 SDH/SONET 및 PDH/DSn 네트워크 테스트
4포트 동시 측정 100G x 4로 400 Gbps 이더넷의 클라이언트 시험이 가능
쉽고 직관적인 GUI
WLAN/Bluetooth/LAN 연결
테스트 결과의 문서화를 위해 PDF/CSV/XML 형식으로 보고서 작성
리모트조작(VNC), 전용리모트 GUI 소프트웨어 및 리모컨 (스크립트)
휴대가 용이한 소형 경량 설계
용도에 맞추어 구성을 변경할 수 있는 모듈형 플랫폼








관련 문서들






 데이터 시트




Network Master Flex MT1100A

28p 2018.02.05


 브러슈어/팜플렛




Network Master Flex MT1100A

24p 2018.01.31





Installation, Maintenance and Optimization Solutions Brochure

2p 2016.07.12





C-RAN Solutions Brochure

8p 2016.03.30


 Application Note




Mobile Backhaul Test - Synchronous Ethernet Evaluation

5p 2017.07.18





Ethernet Service Commissioning Test - Shorter Commissioning Times with ITU-T Y.1564

5p 2017.07.18





Mobile Fronthaul Test - CPRI/OBSAI Testing

7p 2017.07.18


 제품소개서




Network Master Flex MT1100A

221p 2018.02.14


 선택 가이드




Tested Optical Modules List

2p 2017/12/06





CPRI Technology Product Selection Guide

4p 2017/10/03





제품 설명






All-in-one Transport Tester
MT1100A는 100 Gbps를 4포트로 구성함으로써 연구・개발이 진행되고 있는 400 Gbps 네트워크의 클라이언트 신호로서 사용할 수 있습니다.
OTN, 이더넷, CPRI/OBSAI,SDH/SONET, PDH/DSn, 파이버 채널에도 대응하고 있습니다.

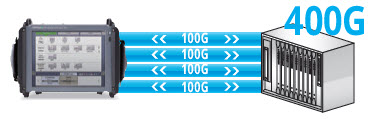

Supports Up to 400 Gbps (100G x 4)
MT1100A는 40Gbps 또는 100Gbps 포트를 최대 4개 실장하고 있으며, 네트워크 및 네트워크 기기 테스트와 독립해서 동시에 사용할 수 있습니다. 각 포트의 CFP, CFP2, CFP4(CFP2/CFP4 어댑터 사용), QSFP28(CFP2/QSFP28 어댑터 사용), CXP 및 QSFP+ 커넥터 중의 하나를 선택해서 다양한 40Gbps 및 100Gbps WDM, 스위치 및 광학 송수신기의 일체형 개발 및 제조에 적합한 모듈 삽입을 지원합니다. 또한, 전용 익스텐더를 사용함으로써 MT1100A로부터 CAUI, XLAUI 의 전기 신호를 입출력해서 고속 광학 모듈 개발을 지원합니다.



OTN Flexible Mapping
최신 네트워크에서는 유연하고 효율적인 매핑과 강력한 FEC (Forward Error Correcting) 기능을 가진 OTN으로 데이터 전송되는 경우가 늘고 있습니다. 이에 따라 개발, 제조, 설치, 유지보수의 현장에서는 더욱 실제 운용에 가까운 시험을 위해 테스터에도 유연한 매핑 대응이 요구됩니다.
MT1100A는 OTU1부터 OTU4까지 멀티 스테이지와 ODUflex를 포함하는 풍부한 매핑을 서포트하고 있습니다. 또한, Ethernet이나 , CPRI, SDH/SONET과 같은 클라이언트 신호를 정의해 매핑을 통해 시험할 수도 있기 때문에 실제 운용을 시뮬레이션한 시험이 가능합니다.








주요 용도




400 Gbps 네트워크의 연구・개발 지원




100 Gbps 전송 장치의 제조 효율 향상









MT1100A는 다양한 100G x 4의 클라이언트 신호를 송수신할 수가 있으며, 400 Gbps 네트워크, 전송 장치의 연구・개발을 강력하게 지원합니다.



• 클래스 최초의 100 Gbps 4포트 실장, 독립적으로 동시 동작
• CFP, CFP2, CFP4(CFP2/CFP4 어댑터 사용), QSFP28(CFP2/QSFP28

  어댑터 사용) QSFP28, CXP 및 QSFP+ 인터페이스
• 전용 익스텐더를 사용하는 CAUI, XLAUI 전기 인터페이스
• 각 포트는 40 GigE/100 GigE, OTU4/OTU3/OTU3e1/OTU3e2의

  인터페이스에 대응
• 이더넷 프레임 캡처에 의한 클라이언트 신호의 상세 해석
• 100GBASE-SR4, 100GBASE-ER4-lite 에 대한 FEC 신호 생성 및 측정
• 멀티스테이지 매핑 및 ODUflex를 포함한 다양한 OTN 매핑 지원
• ITU-T O.182 준거 포아송 에러 삽입에 의한 FEC 퍼포먼스 테스트
• 4포트의 테스트 결과를 동시에 1 화면에 표시



추천 모듈: MU110013A x 2

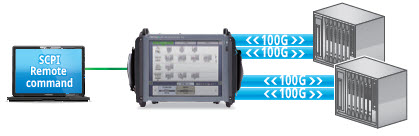

MT1100A는 전송 장치의 검증용 트랜스포트 테스트 기능을 1대에 4포트까지 실장할 수 있고 SCPI 리모트 커맨드를 사용한 자동 테스트에 의해 전송 기기의 검증 작업을 효율화합니다. 또한, 포트 단가를 낮출 수 있어 설비 투자의 효율화에도 공헌합니다.



• 모듈의 조합에 의해 1.5 Mbps~100 Gbps까지의 OTN, 이더넷,

  CPRI/OBSAI 및 SDH/SONET, PDH/DSn, 파이버 채널에 대응
• RFC 2544 테스트에 의한 전송 기기의 퍼포먼스 시험
• CFP, CFP2, CFP4(CFP2/CFP4 어댑터 사용), QSFP28(CFP2/QSFP28

  어댑터 사용) QSFP28, CXP 및 QSFP+ 인터페이스
• 광 트랜시버의 MDIO 분석
• CFP / CFP2의 VOD, 프리 엠 퍼시스, Rx수신 이퀄라이저 조정
• CAUI, XLAUI 익스텐더를 사용한 전기 인터페이스
• 역치 설정, 합격 여부 결과의 컬러 표시
• VNC 또는 SCPI 원격 명령을 이용한 자동 반복 테스트 (이더넷,

  WLAN, GPIB)
• 전용 GUI 소프트웨어를 사용해서 다수의 사용자가 하나의 MT1100A

  의 각 포트에 독립적으로 액세스할 수 있습니다
• Event log



추천 모듈: MU110013A x 2 (40 Gbps/100 Gbps 4포트인 경우)





회선의 실장 테스트 시간을 단축




신속한 문제 해결









MT1100A는 100 Gbps까지의 트랜스포트 테스트를 1대로 서포트합니다. OTN, SyncE (ITU-T G.826x), PTP(IEEE 1588 v2), ITU-T Y.1564 , RFC6349, CPRI/OBSAI등의 요구에도 대응하고 있습니다. 2포트를 동시에 사용함으로써 복수 회선의 테스트를 한 번에 할 수 있어 테스트 시간을 대폭 절감할 수 있습니다.



• 100 Gbps까지의 회선 실장용 트랜스포트 테스트를 1대로 서포트

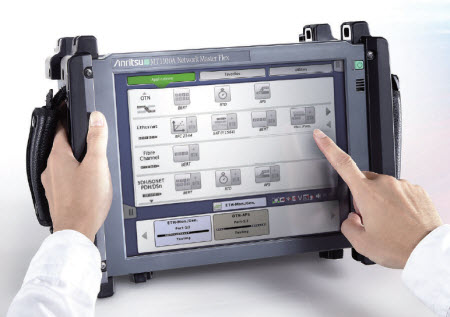

• 12.1인치 대화면 터치 패널, 배터리 동작
• 원격지에 있는 MT1100A의 이더넷 리플렉터를 동작시켜 프레임을

  루프백 가능

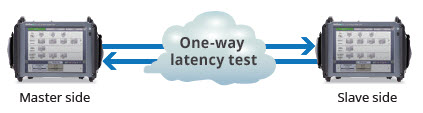

• 원격지의 2대의 Master/Slave 동작에서 Master 측 조작에 의해

  편방향 레이턴시 테스트를 실현
• GPS를 탑재해 SyncE, IEEE 1588 v2, 편방향 레이턴시 테스트의

  시각 동기가 가능
• CPRI/OBSAI 테스트에 의해 모바일 프런트홀 전개를 지원
• CPRI/OBSAI 기능을 사용한 TCP 처리량 테스트로 사용자가 네트워크

  성능 확인을 체험
• VNC에 의해 원격지에서 조작함으로써 오퍼레이션 센터의 기술자가

  현장 작업자를 지원
• 부팅, 컨트롤링, 파일 전송 및 MT1100A의 펌웨어 업데이트 등의

  기능을 가진 전용 GUI 소프트웨어를 사용해서 원격지에서

  MT1100A를 완전히 제어
• 2포트를 사용하여 복수 회선을 동시에 테스트할 수 있어 테스트

  시간을 반감
• 이벤트 로그
• VIP를 이용한 광 꼬리면 검사


 추천 모듈: MU110011A

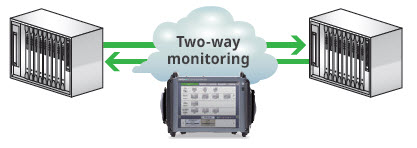

MT1100A는 뛰어난 문제 해결 기능과 함께 2포트 구성에서 쌍방향 모니터링을 함으로써 실제 회선에서의 현상을 신속하게 파악할 수가 있습니다.



• 1.5 Mbps~100 Gbps의 2포트 구성이 가능하며, 쌍방향 모니터링이나

  기기의 삽입 시험에 대응
• IP 채널 통계(10 Gbps까지)에 의한 톱 토커, 네트워크 공격, 에러

  프레임을 신속하게 캐치
• 이더넷 프레임을 캡처, Wireshark로 해석
• 스루 시험에서의 라이브 회선을 모니터링
• CPRI/OBSAI 기능을 사용한 TCP 처리량 테스트로 사용자가 네트워크

  성능 확인을 체험
• 배터리 동작에 의해 문제 해결을 신속하게 개시
• VNC에 의한 원격지로부터의 조작, 장기간에 걸친 모니터링
• 부팅, 컨트롤링, 파일 전송 및 MT1100A의 펌웨어 업데이트 등의

  기능을 가진 전용 GUI 소프트웨어를 사용해서 원격지에서 MT1100A

  를 완전히 제어


추천 모듈: MU110010A + MU110013A (1.5 Mbps~100 Gbps 2포트인 경우)
