High-Performance RF Spectrum Analyzer



MS2090A

Field Master Pro

주파수 범위: 9 kHz - 9/14/20/26.5/32/44/54 GHz





문의(제품문의, 데모요청, 견적요청)주시면 친절히 상담드리겠습니다.

전화: 031-696-7750  메일: ackr.marcom@anritsu.com










적용분야: 5G, 무선 백홀, 항공 우주 / 방위, 위성 시스템 및 레이더








제품 개요

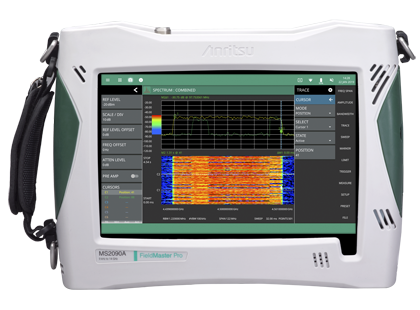

안리쓰의 Field Master Pro MS2090A RF 스펙트럼 분석기는 이전에는 소형 휴대용 기기에서 볼 수 없었던 성능을 제공합니다. Field Master Pro MS2090A는 9kHz ~ 54GHz의 주파수 범위를 연속적으로 제공하므로 5G, 무선 백홀, 항공 우주 / 방위, 위성 시스템 및 레이더를 포함하여 오늘날 사용되는 모든 무선 기술의 과제를 해결할 수 있도록 특별히 설계되었습니다.



Field Master Pro MS2090A는 -164 dBm의 표시 평균 잡음 수준(DANL)과 +20 dBm(통상)의 3차 인터셉트(TOI)를 비롯해 핸드헬드 터치스크린 스펙트럼 분석기에 이용 가능한 최고 수준의 RF 성능을 제공합니다. 따라서 스펙트럼 제거, 라디오 정렬, 고조파 및 왜곡과 같은 측정이 이전보다 훨씬 정확하게 이루어집니다. 디지털 시스템의 변조 측정을 위해, 동급 최고의 위상 잡음 성능과 결합된 100 MHz 변조 대역폭으로 측정 정밀도를 극대화하는 동시에 ±0.5 dB 통상 진폭 정확도로 송신기 출력과 허위 신호를 테스트할 때 신뢰성을 제공합니다.



현장 사용을 위해 견고하게 제작된 이 장비는 측정 속도와 단순화, 유용성 향상을 위한 포괄적인 기능을 제공합니다. 20 MHz(표준) ~ 100 MHz(옵션)의 RTSA(Real Time Spectrum Analysis) 범위는 전체 ISM(Industrial, Scientific and Medical) 대역 신호 분석에 대해 무선 간섭 모니터링을 위한 기능을 제공합니다. 스윕된 전체 범위가 조정된 스펙트럼 분석기라는 사실 외에도 모든 버전에는 간헐적 또는 간섭 신호에 대해 RF 스펙트럼을 모니터링하는 데 도움을 주는 스펙트로그램 디스플레이가 포함됩니다. 통합된 채널 출력과 점유 대역폭 측정은 공통 무선 전송의 측정과 특성화를 단순화시킵니다. 5G 프레임의 IQ 데이터 캡처를 통해 표준 데이터 분석 도구를 이용해 PC에서 오프라인 처리를 위해 IQ 데이터를 캡처해 저장할 수 있습니다.



주요 특징




• 9 kHz - 9/14/20/26.5/32/44/54 GHz
• DANL: -164 dBm(프리앰프 포함)
• TOI: +20 dBm(통상)
• 분석 대역폭: 100 MHz
• 진폭 범위: DANL ~ +30 dBm
• 1GHz에서 위상 잡음: -110 dBc/Hz @ 100 kHz 오프셋(통상)
• 복조: 5GNR, RF 및 변조 특성 외에 SSB 신호 분석
• 분해능 대역폭(RBW): 1 Hz ~ 10 MHz
• RTSA 대역폭: 20 MHz ~ 100 MHz
• 진폭 정확도: < 14 GHz ± 1.3 dB(± 0.5 dB, 통상)







관련 문서들






 데이터 시트




Field Master Pro MS2090A Technical Data Sheet

16p 2019.02.26





EU Declaration of Conformity for the Field Master Pro MS2090A

1p 2019.02.26


 팜플렛/브러숴




Field Master Pro MS2090A Quick Fact Sheet

2p 2019.02.26





Field Master Pro MS2090A Product Brochure

22p 2019.02.26





Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure

20p 2019.02.26







적용 분야






핸드헬드 RF 스펙트럼 분석기에서 이용 가능한 최고 수준의 성능을 제공하는 Field Master Pro MS2090A 기기는 현장 엔지니어와 기술자들에게 이전에 벤치탑 기기에만 가능했던 탁월한 측정 정확도를 제공합니다.



  • 간섭 검색 및 스펙트럼 제거 – 빠른 스위프 속도, 낮은 왜곡 프론트 엔드 및 스펙트로그램 디스플레이는 스펙트럼을 선명하게 만들며, 모든 기존 사용자가 모든 전송을 중지했는지 검증하여 새로운 네트워크를 효율적으로 배치하는데 도움을 줍니다.
  • 브로드캐스트 송신기 분석 – 종합 송신기 측정 – 포함 사항: 고조파, 허위 신호, 점유 대역폭, 채널 출력 및 인접 채널 출력 –, 규제 요건에 대한 적합성 보장
  • 마이크로웨이브 라디오 링크– 최대 54 GHz의 주파수 옵션을 가지며, 설치나 유지보수 테스트 중에 도파관 혼 안테나를 이용해 디쉬 정렬을 위한 탁월한 감도, 출력 및 변조 대역폭을 검증할 수 있습니다.
  • 위성 시스템 모니터링 – 간섭 및 잡음 검색을 위해 다운링크 신호 모니터링에 적합
  • 5GNR 기지국 측정 – 다음을 비롯해 3GPP TS 38.104 V15를 완전 준수하는 필수적인 측정을 통해 gNB 기지국의 성능을 검증합니다.
    • 주파수 오류
    • 시간 오프셋
    • 셀/섹터 ID
    • 변조 특성
    • 원치 않는 방출
    • 점유된 대역폭
    • 인접 채널 누출율
    • 12.75 GHz에 송신기 허위 신호
    • EIRP
    • 동기화 신호 블록(SSB)

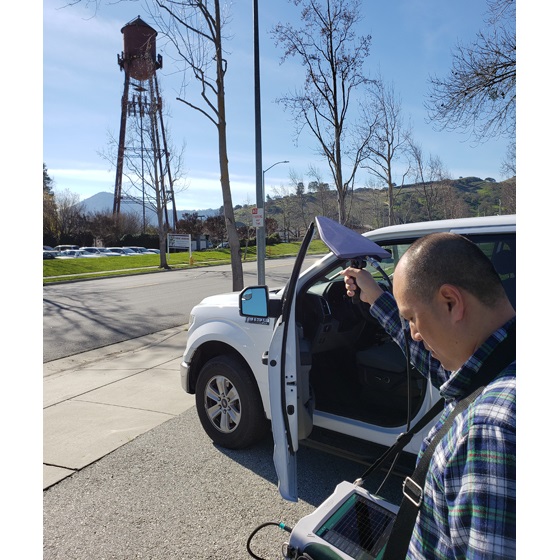

  • 5G 커버리지 매핑–– 5G 채널 출력, EIRP 또는 RSRP–를 연속 측정하여 디지털 지도나 건물 평면도에 그래픽으로 표시된 결과를 가지고 의도한 지리적 영역에 5G 송신기의 신호 강도를 명확하게 나타냅니다.
