5G 및 위성통신 등 차세대 광대역, 멀티 캐리어 통신용 시그널 애널라이저

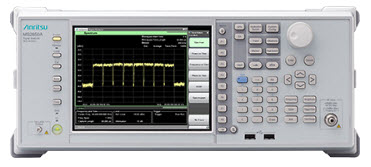

MS2850A

Spectrum Analyzer/Signal Analyzer





문의(제품문의, 데모요청, 견적요청)주시면 친절히 상담드리겠습니다.

전화: 031-696-7750  메일: ackr.marcom@anritsu.com







Analysis Bandwidth 1GHz, EVM Performance < 1%






적용분야: 5G 및 위성통신 등의 마이크로파/밀리미터파 대역의 광대역 통신시스템 분야








제품 개요




시그널 애널라이저 MS2850A는 분석 대역폭이 최대 1 GHz, 주파수 범위가 9 kHz~32 GHz 또는 44.5 GHz인 스펙트럼 애널라이저/시그널 애널라이저입니다. 5G 및 위성통신 등의 마이크로파/밀리미터파 대역의 광대역 통신시스템 분야에서 향후 더욱 증가할 것으로 예상되는 개발 수요에 대응하고, 뛰어난 가격 대비 성능으로 제조 비용 절감에 기여합니다.



주요 특징




5G 측정 소프트웨어 내장

    - 넓은 측정 다이내믹 레인지를 살린 EVM 성능: 1% 미만
  - 멀티 캐리어 일괄 동시 분석
  - 멀티 캐리어 간의 진폭, 위상, 시간의 차이 측정
최대 분석 대역폭: 1 GHz
뛰어난 진폭・위상 평탄도(flatness) 성능
넓은 측정 다이내믹 레인지: 140 dB 이상
PCIe/USB3.0 커넥터 탑재
    - 1000BASE-T 보다 고속으로 캡처 데이터를 외부 PC로 전송


안리쓰 테크니컬 리뷰




5G 이동 통신 시스템용 신호 분석기 MS2850A의 개발

MS2850A의 개발 방침, 설계의 요점, 기능을 설명한 기술문서

발간일: 2018.06.16

페이지수: 16 페이지 (국문)





관련 문서들






 데이터 시트




Signal Analyzer MS2850A

44p 2018.03.14


 브러슈어/팜플렛




Signal Analyzer MS2850A

28p 2018.03.14





Measurement Software MX2690xxA series / MX2830xxA series / MX2850xxA series

86p

2018.03.14



 Application Note




Digitizer Applications Using High-Performance Signal Analyzer

12p 2017.11.08





Using MATLAB Applications with Signal Analyzer

9p 2017.07.24


 제품소개서




Signal Analyzer with 1 GHz Analysis Bandwidth

11p 2017/07/24


 설정가이드




Signal Analyzer MS2850A

8p 2018/03/14


 선택 가이드




Signal Analyzer/Spectrum Analyzer Selection Guide

12p 2017/07/24


 유저 가이드




Firmware Install Simple Operation Guide

2p 2017/09/05





Software License Install Simple Operation Guide

3p 2017/09/05





How to Use Spurious Measurement Function Parameters

7p 2017/09/05





MS2840A/MS2850A Security Update against WannaCrypt Ransomware Installation Instructions

5p 2017/09/06







제품 설명





분석 대역폭: 1 GHz




넓은 다이내믹 레인지



5G 및 위성통신 등 마이크로파/밀리미터파 통신의 광대역화에 대응하는 분석 대역폭 1 GHz



FFT (고속 푸리에 변환) 분석을 사용한 시그널 애널라이저 기능으로 스펙트럼 표시 및 스펙트로그램 표시, 시간 경과에 따른 주파수 및 위상의 변화 등의 분석을 할 수 있습니다. 또 5G 측정에 필요한 대역폭을 커버하고 있으며, 5G 측정 소프트웨어를 사용하여 멀티 캐리어 신호를 일괄적으로 평가할 수 있습니다.



분석 대역폭: 255 MHz(표준), 510 MHz(옵션), 1 GHz(옵션)

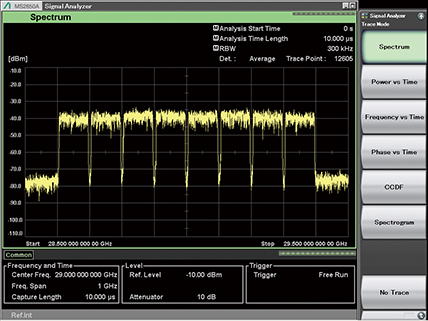

중심 주파수 29 GHz에서 100 MHz 대역폭 × 8 캐리어 스펙트럼



뛰어난 평탄도(flatness) 성능



1 GHz의 넓은 분석 대역폭에서 진폭 및 위상의 평탄도 성능*1은 다른 시그널 애널라이저 이상의 성능을 가지고 있습니다*2.
이 성능으로 MS2850 A는 5G 등의 광대역 통신에서 각 캐리어의 진폭과 위상을 보다 정확하게 측정할 수 있게 되어, 무선통신장치의 품질 향상에 기여합니다.

   중심 주파수: 28 GHz, 중심 주파수±500 MHz에서
   대역내 주파수 특성: ±1.2 dB(공칭값)
   대역내 위상 직선성: 5˚p-p(공칭값)

*1: 당사 규격에서는 ‘대역내 주파수 특성’ 및 ‘대역내 위상 직선성’으로 규정
*2: 2017년 5월 현재(당사 조사)





넓은 SFDR (Spurious Free Dynamic Range)



분석 대역폭 1 GHz에서 –70 dBc


MS2850 A는 분석 대역폭 1 GHz에서 ADC에 기인하는 스퓨리어스 발생을 낮게 억제하고 있습니다. 광대역 신호를 분석할 때 넓은 측정 다이내믹 레인지를 확보할 수 있습니다.

SFDR
800 MHz ≤ 주파수 < 4.2 GHz: –60 dBc(공칭값)
4.2 GHz ≤ 주파수 ≤ 44.5 GHz: –70 dBc(공칭값)

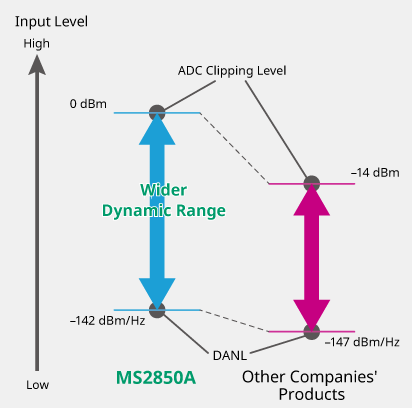

높은 ADC*3 클리핑 레벨
DANL*4과의 차이에 있어서 넓은 측정 다이내믹 레인지


MS2850 A는 분석 대역폭 1 GHz에서 높은 ADC 클리핑 레벨을 실현하고 있습니다. 이 성능은 실제 신호 입력 레벨과 감쇠기를 사용할 때와 광대역 신호를 입력할 때 상승하는 DANL과의 차이를 더 넓게 취할 수 있습니다. 5G 신호 측정 시에는 이 넓은 다이내믹 레인지 성능으로 보다 정확한 EVM 값을 얻을 수 있습니다. ADC 클리핑 레벨과 DANL의 차이의 다이내믹 레인지는, 예를 들어 28 GHz 대역에서 최대 140 dB 이상(참고치)을 확보하고 있습니다.

  중심 주파수: 28 GHz
  ADC 클리핑 레벨: 0 dBm*5(CW)
  DANL:–142 dBm/Hz*5
  다이내믹 레인지: 142 dB(참고치)

*3:Analog to Digital Converter
*4:Displayed Average Noise Level
*5:meas. 설계 단계에서 측정한 값이며, 규격치로 보증하는 것은 아닙니다.



DANL이 다소 높아도 ADC 클리핑 레벨이 높으면 다이나믹 레인지가 넓어진다.
