100/200/400G 멀티 채널 광 모듈/디바이스 R&D 및 제조용

BERT 및 샘플링 오실로스코프를 1대에 탑재한 All In One 측정기

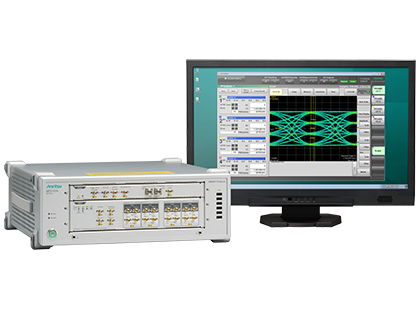

MP2110A

BERTWave™

100G BERT, 샘플링 오실로스코프





문의(제품문의, 데모요청, 견적요청)주시면 친절히 상담드리겠습니다.

전화: 031-696-7750  메일: ackr.marcom@anritsu.com










적용분야: Ethernet, Fibre Channel, OTN, SDH/SONET, PDH/DSn








제품 개요




BERTWave MP2110A는 BER 측정기(BERT)와 샘플링 오실로스코프를 1대에 탑재한 측정기입니다. BERTWave MP2110A는 비트 에러율(BER 측정), 아이 마스크 시험, 아이 패턴 해석 등의 광모듈 평가를 1대로 실시할 수 있습니다.
BER 측정기(BERT) 및 샘플링 오실로스코프는 광통신 시스템에서 사용되는 광모듈 평가를 위해 필수적으로 필요한 측정기입니다. 지금까지 QSFP28이나 SFP28로 대표되는 광모듈 평가에서는 BER 측정기(BERT)와 샘플링 오실로스코프를 각각 1 대씩 준비해야 했습니다. 그러나 BERTWave MP2110A는 최대 4ch의 BER 측정기(BERT)와 샘플링 오실로스코프를 1대에 집약함으로써 측정기 설비 및 투자비 절감에 크게 기여하고 제조 비용 절감에 공헌할 수 있습니다.



주요 특징




최대 BERT 4ch, 샘플링 오실로스코프 2ch을 동시에 측정 가능

빠른 측정 및 고성능은 테스트 시간 단축, 수율 향상 및 자본 인프라 비용 절감

샘플링 오실로스코프

    o 최대 250 ksamples/s의 고속 샘플링으로 약 5초에 1M 샘플

    취득 가능

-15dBm(대표값, SMF)의 고감도 O/E를 탑재

광대역 : 광 35GHz(SMF), 25GHz(MMF), 전기 40GHz

낮은 지터:200fs rms(대표값)

NRZ 및 PAM4 신호 분석

NRZ 및 PAM4 모두를위한 내장 CRU (Clock Recovery Unit)

NRZ 지터 성분 분석

BERT

낮은 지터 PPG:600fs rms(대표값)

고감도 ED:25mV(대표값)

PC가 내장된 안정 작동 -> PC가 내장되어 안정적인 작동
샘플 프로그램에 의해 측정계의 구축을 지원 -> 쉬운 측정 시스템 구성을 위한 샘플 프로그램







관련 문서들






 브러슈어/팜플렛




BERTWave Series (MP2110A and MP2100B)

8p 2018.05.07





BERTWave MP2110A

24p 2018.02.01


 Application Note




Measurement Environment Solutions for Eliminating ESD/EOS Failures

8p 2017.03.30





Ideal Remote Sequence

14p 2017.02.22


 리플렛




Easy, Fast, High-Sensitivity PAM4 TDECQ Measurement

2p 2018.04.03





Sampling Oscilloscope with Built-in Clock Recovery Unit

2p 2018.04.03





Simultaneous Jitter Analysis and Eye Mask Tests

2p

2018.04.03






100 Gbit/s Optical Module Evaluate Solution

2p 2017.02.22


 테크니컬 노트




Selecting Tools at Measurement of High-Speed Digital Signals

10p 2017.07.14


 화이트페이퍼




Anti-Virus Measures for Instruments with Windows Operating System

5p 2018.06.06


 조작 매뉴얼




BERTWave Series Remote Control Operation Manual

358p 2018.04.03





MP2110A BERTWave Operation Manual

400p 2018.04.03













제품 설명






BERTWave MP2110A는 광모듈의 수신측 비트 오류율 측정(BER 측정)을 최대 4ch 동시에, 송신측의 아이 마스크 시험, 아이 패턴 해석을 최대 2ch 동시에 측정할 수 있습니다. 또한 BERTWave MP2110A의 샘플링 오실로스코프는 측정 속도의 고속화를 도모하기 위해 최대 250 k samples/s의 샘플링 속도(기존 기종의 약 6배 고속)를 실현했습니다. 따라서 빠른 아이 마스크 시험, 아이 패턴 해석을 실시할 수 있습니다. BERTWave MP2110A는 동시 비트 오류율 측정(BER 측정), 아이 패턴 해석으로 측정 시간을 최대 약 65 % 단축할 수 있습니다.



BERTWave MP2110A의 BER 측정기(BERT)는 최대 9.5Gbit/s ~ 14.2Gbit/s(옵션 093) 및 24.3Gbit/s ~ 28.2Gbit/s의 비트 오류율 측정(BER 측정)이 가능합니다. BERTWave MP2110A의 샘플링 오실로스코프는 전기 인터페이스인 경우 40GHz, 광 인터페이스의 경우 SMF 35GHz, MMF 25GHz의 대역폭을 가지고 있습니다. 또한 샘플링 오실로스코프에서 광신호를 측정하는데 필요한 100Gbit/s 범위의 베셀 필터가 표준 탑재됩니다. 이러한 충분한 성능으로 광모듈의 제조 수율 향상에 공헌합니다.



또한 BERTWave MP2110A는 설정 항목을 단순화하여 조작하기 쉬운 유저 인터페이스를 채용하고 있기 때문에 쉽게 조작할 수 있습니다. 원격 명령은 MP2100B와 호환성을 가지고 있기 때문에 측정기의 업그레이드를 쉽게 할 수 있습니다.


또한 PC를 내장하여 안정된 작동을 실현함과 동시에 작업 환경에 의존하지 않는 성능을 보장합니다.



BERTWave MP2110A는 멀티 채널 BERT + 샘플링 오실로스코프 이외에 고속 아이 패턴 해석, 마스크 마진 측정에 따라 광모듈의 생산 효율의 향상 및 제조 비용 절감에 공헌합니다.

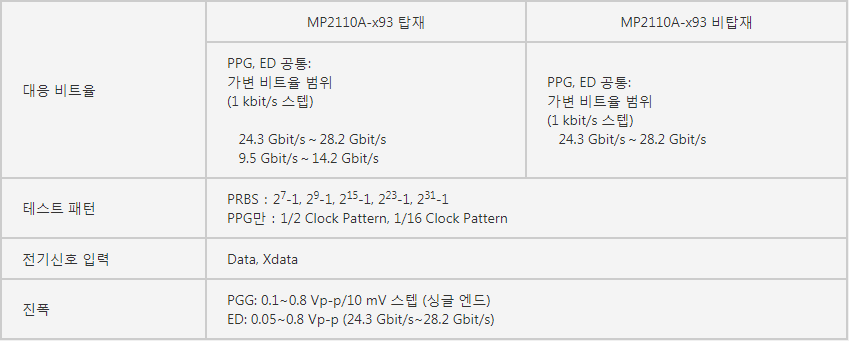

BERT

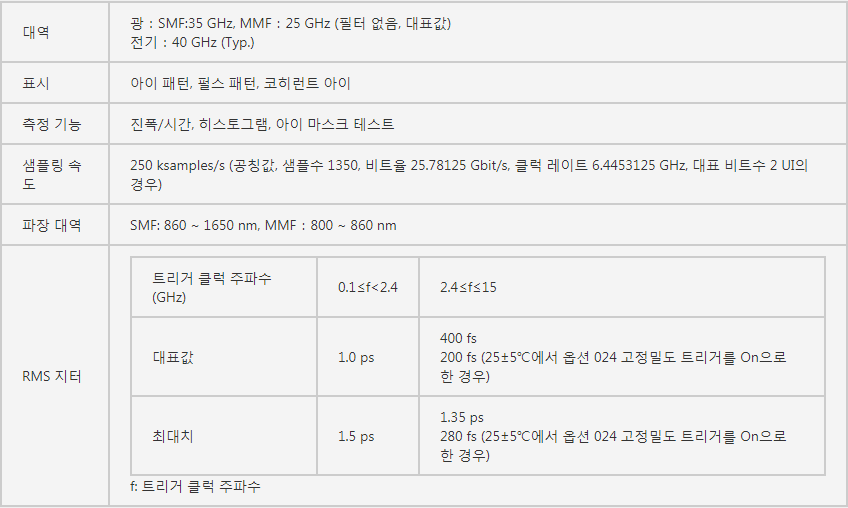

Sampling Oscilloscope
