ShockLine 벡터 네트워크 분석기 제품군





Anritsu의 ShockLine VNA (Vector Network Analyzers) 제품군에는 제조, 엔지니어링 연구소/R&D, 군/항공 및 대학 환경에서 RF 및 마이크로파 테스트 요구 사항을 처리할 수 있도록 설계된 다양한 옵션의 5가지 모델이 있습니다. 총 15가지 제품 중에서 고유한 성능, 응용 프로그램 및 예산 요구 사항을 충족시키는 다양한 솔루션이 있습니다. 경제적이고 휴대성이 뛰어난 1-포트 제품 또는 동급 최강의 성능을 제공하는 모든 기능을 갖춘 솔루션의 ShockLine VNA 제품군은 귀사의 애플리케이션 요구에 맞는 수준의 성능을 얻는 동시에 테스트 비용을 최적화 할 수 있도록 해줍니다.



안리쓰의 최신 VNA 아키텍처는 경제적인 가격으로 시장을 선도하는 고주파 측정 성능을 구현할 수 있는 특허기술인 비선형 전송 라인 (NLTL) 쇼크 라인 기술을 채택하고 있습니다. ShockLine VNA 제품군은 다음과 같은 기능을 제공합니다.



Resources




ShockLine™ Selection Guide



VNA Product Portfolio





특징







단순화된 VNA 아키텍처

유지 보수 비용 절감, 다운 타임 및 운영 비용 감소





Dynamic Range

반사율이 높은 소자의 특성 분석 및 약한 누화* 및 격리도 측정

*하나의 회로나 전송 시스템의 채널에 전송된 신호가 다른 채널에 의도하지 않은 효력을 발생시키는 것




안정성

쇼크 라인 IC 설계로 온도 변화가 줄어들어 측정 정확도와 반복성이 향상



Bandwidth

- 하나의 샘플러가 광대역 주파수를 커버
- 넓은 주파수 범위에서의 측정 비용 절감




크기

- 컴팩트한 폼팩터에서의 뛰어난 성능
- 제조시 설치 면적 감소



비용

VNA 가격 대비 성능 비율 향상
고주파 애플리케이션을 위한 극적인 비용 절감





Features


  Features   Benefits
  총 15개의 모델 및 5개 VNA 시리즈 제품군   광범위한 애플리케이션 및 예산에 적합한 다양한 VNA 선택
  깨지기 쉬운 키패드 또는 디스플레이가 없는 VNA   테스트 환경에 맞게 외부 디스플레이 크기를 쉽게 조정할 수 있는 저렴한 비용과 보다 견고한 VNA
  타임 게이팅이 있는 타임도메인 옵션   광대역 장치의 쉽고 빠른 오류 위치 식별
  작은 크기   여러 개의 소형 패키지 중에서 선택하여 작업 공간을 절약하고 랙 공간을 효율적으로 사용합니다.
  일반적인 ShockLine GUI, SCPI 및 드라이버   모델 간의 스위칭 비용을 줄이고 코드 재사용을 단순화합니다.
  모던한 제어 인터페이스   USB 및 LAN은 GPIB보다 빠릅니다.
  3년 보증   걱정이 필요 없는 구매

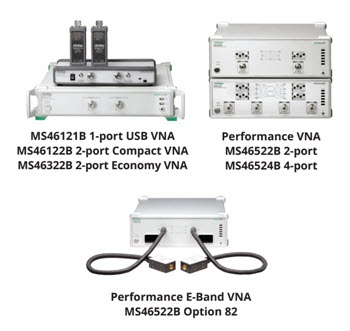

모델 비교




  MS46522B MS46524B MS46122B ms46122b MS46121b

Models MS46522B MS46524B MS46322B MS46121B
Frequency Range 55 to 92GHz
EXT E-band
50kHz to
8.5/20/43.5GHz
1MHz to 8/20/43.5GHz
1 MHz to 8/20/43.5GHz
40 MHz to 4GHz
150kHz to 6GHz
Dynamic Range
(@10 Hz IFBW)
≥109 dB 60GHz to 67GHz
≥113 dB 67GHz to 87GHz
≥101 dB 87GHz to 90GHz
≥140 dB 50MHz to 2GHz
≥130 dB 2GHz to 6GHz
≥117 dB 6GHz to 40GHz
≥100 dB 20MHz to 40GHz ≥100 dB 20MHz to 40GHz Scalar Transmission: 80 dB
(typical, 150 kHz to 6 GHz)¹
Trace Noise (rms)
(100 Hz IFBW)
0.004 dB 0.004 dB 0.006 dB 0.006 dB 0.02 dB (typical)
Port Power Variable: -50 to 0 dBm Variable; -30 to +15 dBm High State: +5, -3 dBm
Low State: -20 dBm
High State: +5, -3 dBm
Low State: -20 dBm
Nominal Output: -3 dBm
Measurement
Speed, Typical
(@widest IFBW)
30 µs/point 30 µs/point 130 µs/point 130 µs/point 120 µs/point
Major Options Time Domain and
Rack-Mount
Time Domain,
Advanced Time Domain,
Loops, Bias Tees,
and Rack-Mount
Time Domain and
Rack-Mount
Time Domain and
Rack-Mount
(standard)
Low Pass Time Domain
(Band Pass TD standard)
Remote Control LAN LAN LAN USB USB
Calibration SOLT, SOLR, SSLT,
SSST, LRL/LRM, WG,
Microstrip, Thru Update
SOLT, SOLR, SSLT,
SSST, LRL/LRM, WG,
Microstrip,
AutoCal/SmartCal,
Thru Update
SOLT, SOLR, SSLT,
SSST, LRL/LRM, WG,
Microstrip,
AutoCal/SmartCal,
Thru Update
SOLT, SOLR, SSLT,
SSST, LRL/LRM, WG,
Microstrip,
AutoCal/SmartCal,
Thru Update
SOL, Scalar Thru
(w/option 21),
AutoCal/SmartCal
Sweep Type Freq: Linear, Log,
CW, Segment
Freq: Linear, Log,
CW, Segment
Power; Linear
Freq: Linear, Log,
CW, Segment
Freq: Linear, Log,
CW, Segment
Freq: Linear, CW
Max Number
of Points
20,000 20,000 16,000 16,000 20,000
1 Specified using two MS46121B instruments with option 21 at 30 Hz IFBW with external reference
