셀룰러 및 무선 연결 시스템의 대용량 제조 테스트를 위해 특별히 설계된

범용 무선 테스트 세트



MT8870A

Univesal Wireless Test Set







문의(제품문의, 데모요청, 견적요청)주시면 친절히 상담드리겠습니다.

전화: 031-696-7750  메일: ackr.marcom@anritsu.com








적용분야: 5G, LTE, WCDMA/HSPA/HSPA Evolution, TD-SCDMA, Bluetooth, WLAN, IoT (Internet of Things)

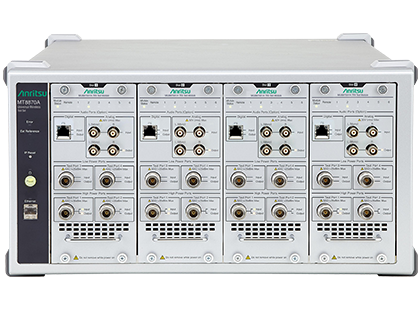

제품 개요




범용 무선 테스트 세트 MT8870A는 5G NR sub-6GHz, LTE, NB-IoT, Cat-M, V2X, WLAN 및 Bluetooth 등을 지원하는 셀룰러 및 무선 연결 시스템의 대용량 제조 테스트를 위해 특별히 설계되었습니다. MT8870A 기기의 메인프레임은 최대 4개의 TRX 테스트 모듈 MU887000A/01A을 포함할 수 있으며, 외부 PC로 별도 제어가 각각 가능합니다. 각 모듈에는 송신기 및 수신기 RF테스트 실행을 위한 내장 벡터 신호 발생기 및 벡터 신호 분석기가 있습니다. MU887000A/01A 테스트 모듈이 있는 MT8870A는 외부 PC로 제어할 수 있습니다.



주요 특징




스마트폰, 태블릿, 무선 모듈의 대용량 제조 테스트 애플리케이션용으로 설계

무선 LAN, 셀룰러, Bluetooth, 기타 무선 연결 애플리케이션
소형 섀시 1개에 포함된 고성능 모듈 4개
여러 무선 표준의 동시 측정을 지원
하나의 라이센스로 설치된 모든 모듈에 관련 기능을 활성화







관련 문서들






 브러슈어/팜플렛




Universal Wireless Test Set MT8870A

68p 2018.08.20





WLAN MIMO Measurement

4p 2016.02.10





Using the Universal Wireless Test Set MT8870A with Qualcomm Atheros ART2 Manufacturing Test Software

1p

2015.11.04



 조작 매뉴얼




MT8870A Manuals

32 파일 2018.01.31


 제품소개서




Universal Wireless Test Set MT8870A

29p 2018.08.20


 White paper




Best Solution for Smartphone Manufacturing

4p 2016.01.25








제품 설명






테스트 모듈4개를 수용하는 통합형 플랫폼
최대 네 개의 측정 모듈을 하나의 메인 프레임에 설치할 수 있으며, 각 모듈을 독립적으로 제어할 수 있습니다. 각 모듈은 인프라 비용을 줄이기 위해 동일한 전원 공급 장치, 섀시, 내부 버스 인터페이스를 공유합니다.



한 장비에서 장치4개의 동시 측정과 다중 무선 통신 시스템의 병렬 측정
MT8870A에 설치된 모듈 네 개로, 테스트 장치 네 개를 연결하여 동시에 병렬로 측정할 수 있습니다. 다른 무선 통신 시스템 병렬 측정함으로써 측정 시간과 라인 테스트 기기의 공간을 줄일 수 있습니다.







160 MHz의 기본 측정 대역폭
TRX 테스트 모듈 MU887000A/01A 은 WLAN 802.11ac 모듈의 RF 송신기/수신기 테스트를 실행할 수 있습니다.

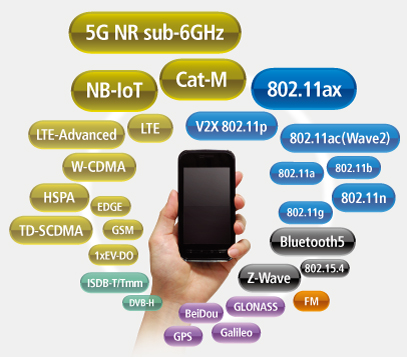

복수의 무선 표준 지원
MT8870A는 LTE/LTE-Advanced, W-CDMA, WLAN, 블루투스, 등, 송신 변조 정확도 테스트 TX, RX 감도 RX 검사 등 다양한 무선 통신 시스템의 송신 전력을 측정하는 All-in-one SET입니다.
지원되는 표준: 5G NR Sub-6GHz
NEW,

LTE/LTE-Advanced, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDMA2000/1xEV-DO, WLAN 802.11a/b/g/n/p(V2X)/ac/ax, Bluetooth v5.0, ZigBee, Z-Wave, FM/RDS, GPS/Galileo/GLONASS/BeiDou, DVB-H, ISDB-T, ISDB-Tmm

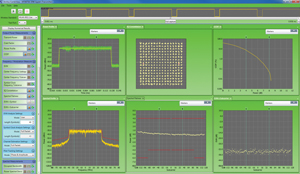

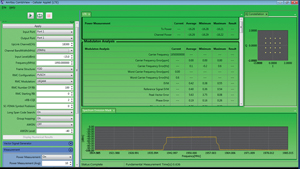

LTE FDD Uplink TX Measurement MX887013A         WLAN 802.11ac TX Measurement MX887031A



Native 및 SCPI 원격 제어 명령 지원:
Native 명령은 MT8820C 원격 제어 명령 세트를 기반으로 하며 특히 시퀀스 측정 및 RF 보정 시 호환성이 높음.

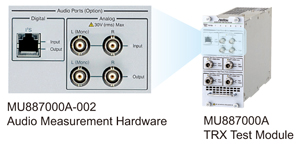

빌트인 오디오 분석기 및 오디오 발생기
MT8870A는 무선 모듈 제조를 위한 장비 풋프린트를 줄이는데 도움을 주는 아날로그 인터페이스 또는 디지털 인터페이스와 함께 모노 오디오와 스테레오 오디오를 지원하는 빌트인 오디오 분석기와 오디오 발생기 이용가능.
